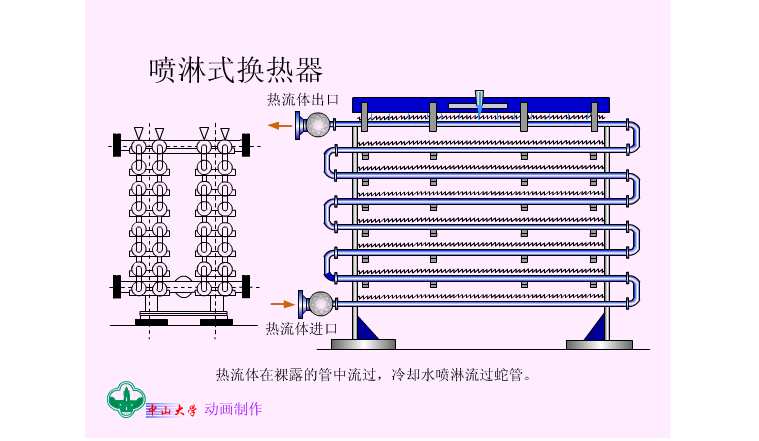

喷淋式蛇管换热器，它的传热面是由一系列水平放置，上下排列在同一垂直面上的直管及连接这些直管的U弯头所组成，并固定在钢架上。在最上面的管子上方，装有使冷却水均匀喷淋的装置。在换热器的最下边设有用水泥或钢板做成的水槽，以收集与排放流下来的冷却水。操作时，热流体在管内流动。为了防止传热管外表面结水垢，降低传热效果，应使冷却水的最终温度不得大于40～50度。与沉浸式蛇管换热器相比，除了具有结构简单，制作费用低、能承受高压，可用任何材料制造等优点外，喷淋式较沉浸式易于检查、清洗和检修，如管子是用法兰连接时，更为方便。缺点时占地面积大，操作时设备周围环境卫生较差。所以在场地充足，不怕水滴飞溅时，可广泛地用作为冷却器。
