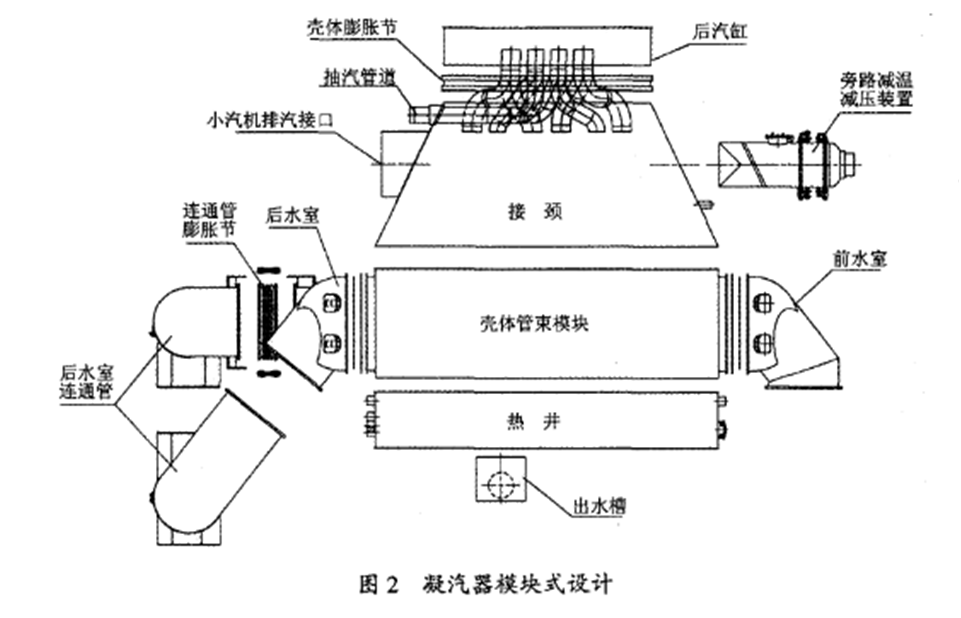

概述:表面式凝汽器主要由壳体、管束、热井、水室等部分组成。汽轮机的排汽通过喉部进入壳体,在冷却管束上冷凝成水并汇集于热井,由凝结水泵抽出。循环冷却水从进口水室进入冷却管束并从出口水室排出。为保证蒸汽凝结时在凝汽器内维持高度真空和良好的传热效果,还配有抽气设备,它不断将漏入凝汽器中的空气和其他不凝结气体抽出。本厂抽气设备由3台水环真空泵构成。
凝汽器的主要作用:
1、在汽轮机排汽口造成较高真空,使蒸汽在汽轮机中膨胀到最低压力,增 大蒸汽在汽轮机中的可用焓降,提高循环热效率;
2、将汽轮机的低压缸排出的蒸汽凝结成水,重新送回锅炉进行循环;
3、汇集各种疏水,减少汽水损失。
凝汽器工作原理:
凝汽器中装有大量的钢管,并通以循环冷却水。当汽轮机的排汽与凝汽器钢管外表面接触时,因受到钢管内水流的冷却,放出汽化潜热变成凝结水,所放潜热通过钢管管壁不断的传给循环冷却水并被带走。这样排汽就通过凝汽器不断的被凝结下来。排汽被冷却时,其比容急剧缩小,如蒸汽在绝对压力4KPa时蒸汽的体积比水的体积大3万多倍。当排汽凝结成水后,体积就大为缩小,使凝汽器内形成高度真空。凝汽器运行时,冷却水从前水室的下半部分进来,通过冷却水管进入后水室,向上折转,再经上半部分冷却水管流向前水室,最后排出。低温蒸汽则由进汽口进来,经过冷却水管之间的缝隙往下流动,向管壁放热后凝结为水。
