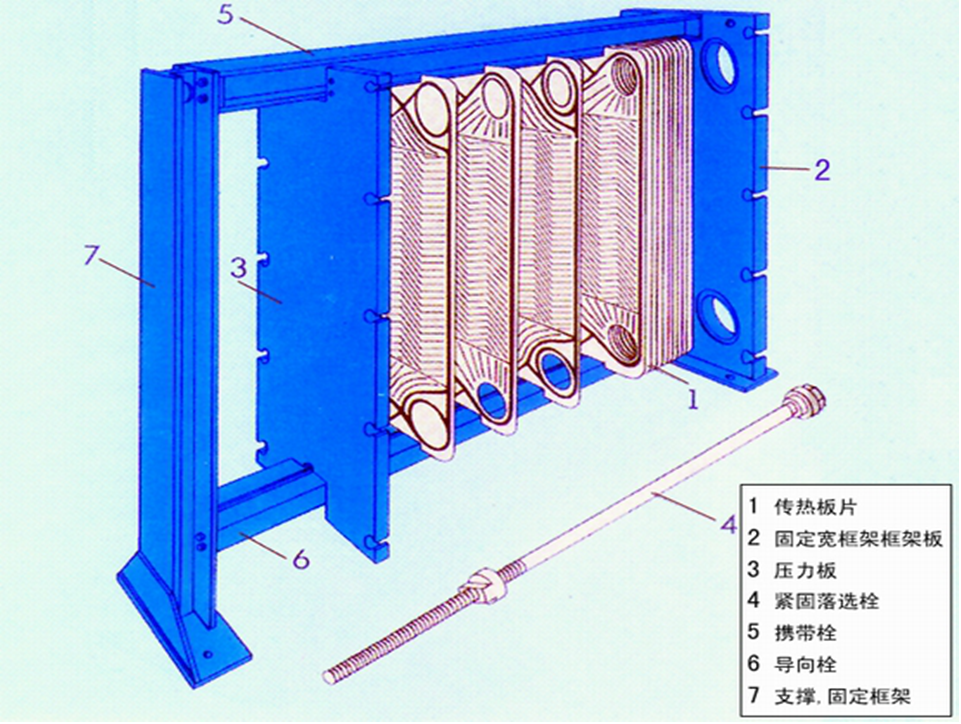

本厂冷却器大多属板式换热器,板式换热器悬挂式结构由波纹板片、密封垫、固定压紧板、中间板、活动压紧板、支架、上下定位导杆、压紧螺栓等主要零件组成。板上有四个角孔,供传热的两种液体通过,传热板片安装在一个侧面有固定板和活动板的框架内,用夹紧螺栓夹紧。相邻板片具有反方向的波纹沟槽,沟槽的交叉点相互支撑形成接触点,介质流动时形成湍流,从而获得很高的传热效率。
板式换热器的优点是:
1、传热系数高:由于平板式换热器中板面有波纹或沟槽,传热系数大。
2、结构紧凑:平板式换热器的金属消耗量可减少一半以上。
3)具有可拆结构:可根据需要,用调节板片数目的方法增减传热面积。操作灵活性大,检修、清洗也都比较方便。
板式换热器的缺点是:
允许的操作压强和温度都比较低。通常操作压强低于1.5Mpa,最高不超过2.0Mpa,压强过高容易泄露。操作温度受垫片材料的耐热性限制,一般不超过250℃。另外由于两板的间距仅几毫米,流通面积较小,流速又不大,处理量较小。
