板式换热器计算管、壳程阻力损失
发布者:admin 时间:2018-03-12 浏览次数:
初选换热器后还应校核阻力损失是否满足要求,所需换热面与换热器提供的换热面比是否合理。

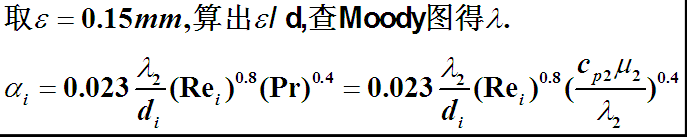

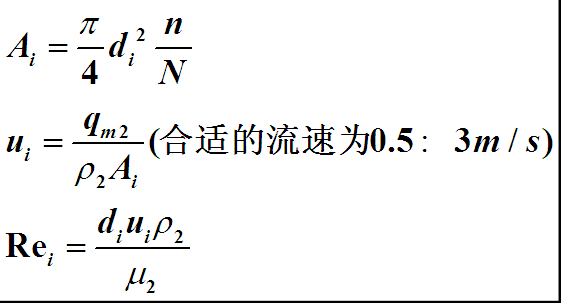

管程对流传热系数:

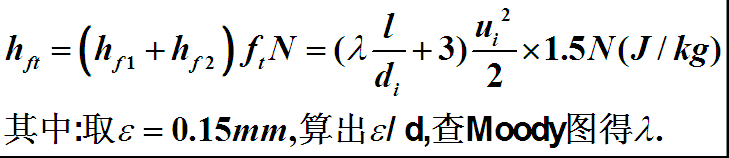

管程阻力损失:直管阻力+局部阻力
(ft结垢校正系数,hf1直管阻力损失,hf2回弯阻力损失,N管程数)
壳程对流传热系数αo及阻力损失
①壳程对流传热系数αo
则冷凝液膜温为 ,这与其饱和温度很接近,帮在平均膜温下的物性可沿用饱和温度下的数据。
②壳程阻力损失
③壁温校核
核算壁温时,一般忽略管壁热阻,按以下近似公式计算:
计算所得的 若与假设相差大,则必需重新假设。
