钎焊板式换热器计算压力降

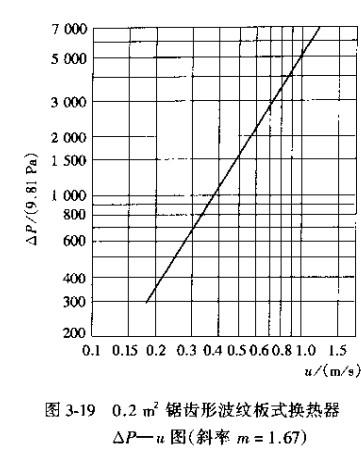

查锯齿形波纹板式换热器的曲线图


热水侧时，3629.1pa
冷水侧时，15696pa

所选钎焊板式换热器的规格如下

所选钎焊板式换热器的规格为，其主要技术参数如下：
外形尺寸（长×宽×高）……………1000×300×1.2mm
有效传热面积…………………….….…0.22平方
波纹形式……………………………….锯齿形
波纹高度……………………………….5.8mm
法向波纹节距………………………….40mm
流道宽度……………………………….280mm
平均板间距…………………………….5.8mm
平均流道横截面积…………………….0.0016
平均当量直径………………………….11.6mm
板片材料……………………………….H62-1
