钎焊板式换热器工程设计的原则
当已知设计Ti力、设计温度、介质特性、经济性等因素后，选择板式换热器的原则如下：
1．选择板式换热器的种类板式换热器酌种类很多，每种类型的板式换热器都有自己的适
应范围。，如末端温差小的区域供冷、冰蓄冷宜选用浅密波纹、高NTU板式换热器；热电联产集
中供热窟选用非对称型板式换热器；空气冷却器、节能器（省煤器）宜选用全焊板式换热器等。
同时要根据设计压力、设计温度选择板式换热器的种类。如当设计温度大于350℃，设计压力大
于4MPa时，就应选择板壳式换热器。
2．选择板片的波纹形式和板片的类型板片的波纹形式有人字形波纹、水平平直波纹、LT
形等；板片的类型有硬板、软板、热混合板等。人字形波纹板片的承压能力可高于1 .OMPa，水
平平直波纹板片的承压能力一般在1 .OMPa，LT形板片的压力降小；硬板的传热系数高，软板的
压力降小。选择板片的波纹形式和板片的类型，主要要考虑板式换热器的工作压力、流体的压
力降和传热系数。

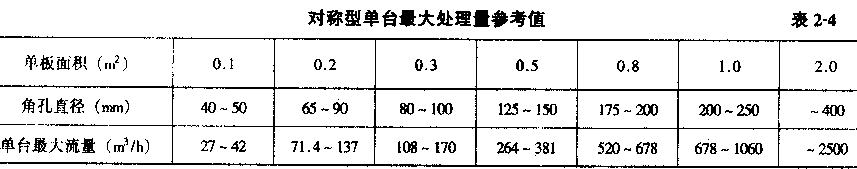

3．单板面积的选择单板面积可按流体流过角孔的速度为6m/s选择(表2-4)。
4．流速的选择一般板间流速为0.2。0.8m/s（主流线上的流速要比平均值高4-5倍）。在
不超过允许压力降的前提下适当提高流体流速，目的是增大传热系数。
5．流程的选择对予一般对称型板式换热器，两流体的体积流量大致相当时，应尽可能按
单稷布置。当两流体的体积流量比大于1.7时，宜采用非对称型板式换热器。此时，若仍采用对
称型板式换热器，则流量小的一侧可按多程布置。相变板式换热器的相变一侧为单程。多程换
热器，除特殊需要，一般对同一流体在各程中应采用相同的流道数。从使用上看，为了方便安
装、拆卸、维修、调节，有时希望进、出口接管都固定在压紧板一侧。单程板式换热器能够做
到，多程板式换热器则必须在固定压紧板及活动压紧板上分别接管，使其安装、拆卸、维修.
1)当已知l二述4项温度参数时，可直接计算出LMTD (△tm)。
2)当已知3项温度、各流体的比热和流量时，通过能量平衡方法计算出未知温度。
3)当未知2项温度时，通过trial- and- error反复计算方法求出未知温度。
采用对数平均温差法计算换热量的公式为：Q=K．A-LMTD。
(2)温度效率一传热单元数法(Te NTU Method)
在换热器中，当已知高温流体的入口温度、出口温度和低温流体的入口温度和出口温度等4
项温度时，采用对数平均温差法(LMTD)能够根据所需的换热量计算出传热面积。但，当流体
温度未知f对，采用对数平均温差法时，则需要通过反复试算方法求出出口温度。这种计算方法
非常复杂。
当仅知流体的人口温度时，若使用温度效率、传热单元数和热容量比等3项无因次参数时，
同样能进行传热计算。将这种方法称为传热单元数法。
在必须计算流体的未知温度时，根据换热器的效率，采用温度效率法，则计算非常简单。
在选择最优换热器时，在比较多种换热器性能时，这种方法也是最有效的。
