(4)钎焊板式换热器
基本结构：板片为不锈钢或其他高合金材料压制的人字纹薄板，采用纯度99.9%以上的铜
箔或镍箔（每两张板片之间夹一张）为焊料，在真空炉内加热钎焊成一体的板束。镍焊比铜焊
的耐热温度可提高约70℃。通常，板片厚度0.3·0.4mm，四周有折边；板束的两端为较厚的端
板，换热流体的进、出口接管直接钎焊在端板上；因受真空炉容积和功率的限制，单板面积一

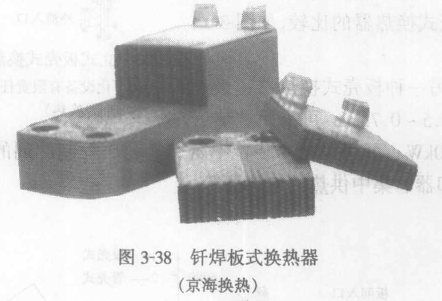

般不大于0.3rr12。图3-37和图3-38主要用作单相流的加热器或冷却器，图3-39可用作制冷剂的
蒸发器或冷凝器。
主要特点：高效率，低压力降，耐温耐压；重量最轻，
体积最小，结构最紧凑；全部加工过程均在生产线上完成，
自动化程度最高；寿命长，可靠性大。适用于空调、制冷、
热泵系统、化工、热回收、饮用水处理、液压机或压缩机
油等多种场合。但是，由于不可拆卸，只能在线清洗
(CIP)。
