其他因素
1．流体沿角孔流动的方式：流体沿角孔对角流时，温度分布比较均匀，传热较好，但用于
非对称（不等截面）板式换热器，需两套板片；流体沿角孔单边流时，情况基本上相反，仅需
一套板片，而且如果导流区和传热区的结构设计合理，其缺点完全可以避免。
2．流体进、出口的位置
(I)按冷、热流体流向的配置：冷、热流体的相对流向为逆流时，平均温差最大，传热性
能更好，而且进、出口两端的流体温差相对较小，适合于对热敏感性大的流体；相对流向为顺
流时，则相反。一般，单相流体换热时应按逆流配置；有相变的流体换热时，顺流与逆流的平
均温差同单相换热比较，差别较小，相对流向的选择主要考虑压力降等因素。由于温度（温差）
越高（越大），流体的自然对流越强，造成滞留带的影响越明显，故一般应按高温流体“上进下
f坩’，低温流体“下进上出”的原则配置。汽一液冷凝时，汽、液流体均应“上进下出”（顺流）
并单程配置，以便减小压力降和利于冷凝液的排出；如果逆流配置，则下部的湿差大、冷凝液
多，压力降也大，因而蒸汽的饱和温度降低较多，导致换热效率更低。此外，水蒸气中的不凝
性气体达0.5%时，传热系数将减小50%；
(2)按流体进、出口接管的位置配置：通常，同一种流体进、出口接管的位置有两种布置

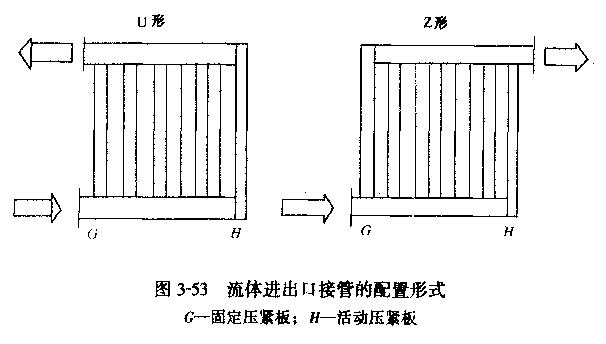

形式，即呈“U”形或“Z”形布置(图3-53)。U形布置时，进、出口接管均在固定压紧板侧，
适用于单程。流体由接管进入流道时，流速将减慢，致使入口接管内的压力增大；而流体由流
道进入接管时，结果恰好相反。流体沿流道的分布可能均匀，也可能不均匀，呈三种情况
(图3-54)，取决于进、出口接管的横截面积之比。Z形布置时，进、出口接管分别位于固定压紧板.
