钎焊板式换热器冷凝器和蒸发器的性能
其温差是热源水出口和被加热水出口的温差ATc和热源水入口温差△巩，蒸发器的终端温
差ATix、，冷凝器的终端温差ATrw，被加热水的出入口温差ATH之和，即COPh如下所示：
冷凝温度是系统设计要求的值，由于分子值采用绝对温度
表示，对设计影响不大。设计热泵时需
改善的部分是(ATu+△THF，)，这就意
味着终端温差小的换热器能够改善能效
系数。终端温差与传热器的类型有关，
以往的壳管式约为lO - 14℃，而板式可

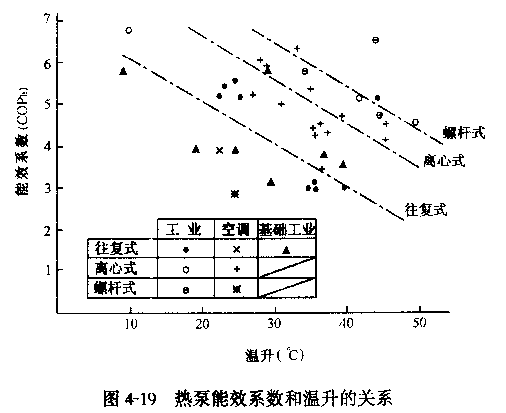

至4℃。相对于图4-19所示的经济能效
系数5.4而言，以往换热器热源、热汇
问温差约为30℃，而对于小温差换热器
则可达40℃。例如，井水温度为15℃，
则可获得55℃的热水，也就是说，仅给予
较小的动力，就能利用较低能级的热源。
钎焊板式换热器冷凝器和蒸发器的性能
蒸汽压缩式制冷循环是由压缩、放
热、节流和吸热四个主要热力过程组成的。一台制冷装置的基本热力设备，除了起心脏作用的
压缩机和起节流降压作用的膨胀阀之外，还必须有基本换热设备——冷凝器和蒸发器，它们是
制冷机四大件中的两大件。上述设备传热效杲的好坏，直接影响制冷机的性能及运行的经济性。
制冷换热设备的工作压力、温度的范围比较窄；介质问的传热温差较小。小温差传热导致
制冷设备的热流密度小，传热系数低，使得传热面积增大和设备的体积增大。如氟利昂水冷机
的换热设备（冷凝器与蒸发器）约占其总重量的70%。靠提高温差来减少设备的重量和尺寸，
在经济L是不合理的。这是因为制冷机的外部不可逆损失大约为整个制冷机所有损失的一半，
温差的增大将使整机运行不经济。因此在设计和制造中强化这些设备的传热，改进结构形式和
加工“1：艺是正确的途径。以板式换热器作为热泵的冷凝器和蒸发器的原因是板式换热器在较小。
