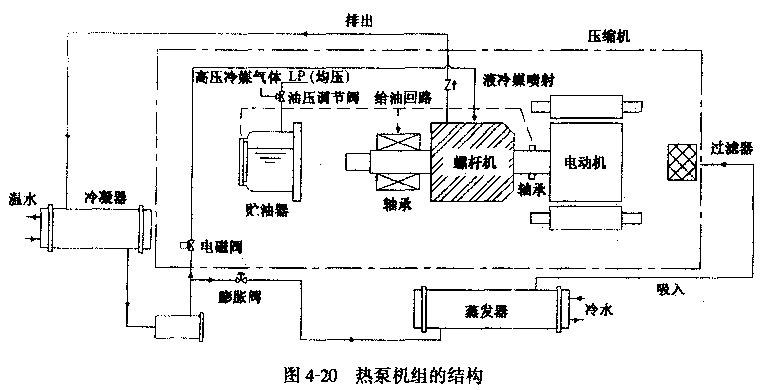

钎焊板式换热器热泵机组的结构(图4-20)
(1)压缩机从原理．卜看，各类压缩机都可应用于制冷机和热泵中，但必须根据其各自运
行-I：况和条件的差别做专门的设计，以保证在各自应用场合下工作的经济性和可靠性。
图4-21、图4-22表示活塞式压缩机与螺杆式压缩机的效率曲线。由图4-21可知活塞式压缩
机的指示效率应在80% - 85%之间，由图4-22可知螺杆式压缩机轴效率应在74% - 84%之间。
影响螺杆式压缩机轴效率的主要因素是指示效率与流体动力损失及内泄漏等。由容积效率可基
本确定螺杆机的指示效率在84%以上，可以认定活塞式与螺杆式压缩机的机械效率，在压缩比
为3.9 - 4.3之间时，基本相当。
综上所述，在水源热泵中央空调机组运行工况下，螺杆式压缩机比活塞式压缩机的效率高。
除此之外，根据螺杆机与活塞机的机械结构的比较，以及实际运行检测结果表明：螺杆式制冷
压缩机由于没有进排气阀，易损件少，使它具有2·5倍的活塞机运转时间。活塞式压缩机结构
复杂，其零件数是螺杆机的10倍。据有关资料统计，在3000小时运转周期内，活塞式的故障是
螺杆机的4倍。螺杆式压缩机的振幅比活塞式小，且最重要的是螺杆式压缩机对湿行程不敏感，
因此发生液击事故的可能性比活塞式明显藏少。敌螺杆机运行安全可靠，因此螺杆式压缩机深
受操作者的厚爱。
容积式压缩机根据密封性能分为：开启式，半封闭式，全封闭式三种。三种形式压缩机的
特点见表4-8。
