钎焊板式换热器压缩机组，压缩机为美国泰康FH5542E全封闭往复式压缩机，工作容积为74. 15cm3/r。制冷剂R22。
根据工艺要求，夏天供7℃冷冻水，回水12℃；冬天供45℃热水，回水40℃，水侧允许压
力降小于或等j二0.06MPa (60 kPa)。经热力计算，其原始数据如下：
夏季：R22蒸发压力Po= 565667Pa，蒸发温度to =4℃；
制冷量Qo= 7597W (6533kcal/h)，包括出口5℃过热段；入口干度z。=0.25，出口为过热蒸
汽戈，= 1.0；
质餐流量MR= 0.04997kg/s (179. 89kg/h)；
允许压力降APo= 0.0176MPa（17.6kPa，相当于R22饱和温度降1℃）。
冬季：R22冷凝压力Pk1854626Pa，fk：48℃；
供热量Qk= 79IOW (6803kcal/h)，包括2℃过冷段；
人口为过热蒸汽干度名，= 10，出口为过冷液体X2=0；
质蹬流量MR：0.04054kg/h (145.94kg/h)；
允许压降△Pk= 0.042MPa (42kPa，相当于R22饱和温度降l℃)。

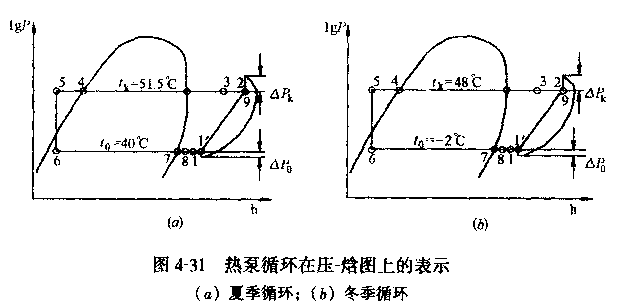

热泵循环（夏、冬）在压一焓图上的表示如图4-31所示。
根据如上要求，由于热负荷较小，选用一台035墅钎焊式不锈钢板式换热器，板片为人字形
波纹，制冷剂和水均采用并联逆流单流程方式。其板片几何尺寸如下：
单板有效换热厢积，= 0.035矗；
单通道横截面积s= 0.231×l0-3 1112：
当量直径d。=0.046 m;
流程长度￡= 0.288（其中包括20%波纹展
开长度）；
板厚艿= 0.6×10-3m;
样本及生产厂家未提供换热及压力降计算
关联式。
[解]：按冷凝器和蒸发器分别选型计算，
结果取大值。
(1)冷凝器设计选型计算
1)物性参数由R22冷凝温度tk=48℃，
水的平均温度f。= (40+45)，2=42.5℃查得
R22制冷剂气相、液相物性参数（表4-11）及水的特性参数。
