钎焊板式换热器板式蒸发冷却装置、板式空冷冷却装置
目前在石化行业普遍采用的普通空冷式换热器因其传热效率低、占地面积大，已不能满足
炼油、化工技术的发展及装置大型化的需求。近年来开发的表面蒸发式空冷器虽然克服了普通
空冷器的不足，但由于结构的限制，仍然不能适用于压降比较小的场合。1999年，在板壳式换
热器研制成果的基础上，研制开发出板式空冷器。2000年12月，第一台板式空冷器成功应用于
兰州石化公司炼油厂常减压装置减顶预冷器工位，替代原来3台(6片3×4.5)普通湿式空冷
器使用。

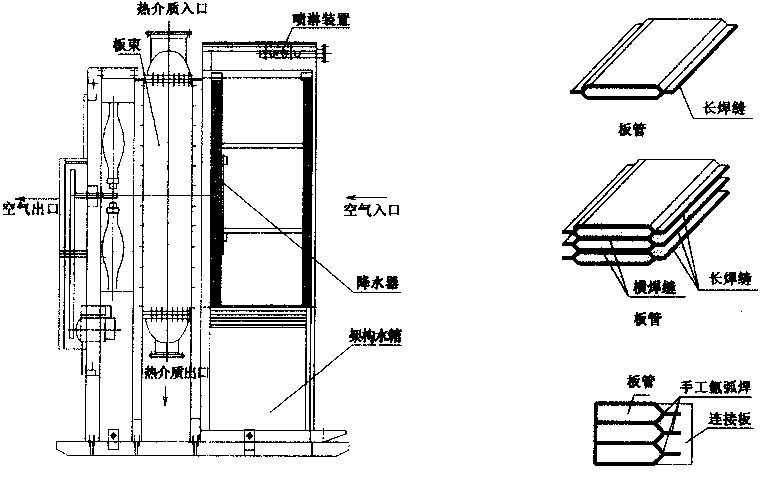

1．空冷器的结构（图4-51）
由板束、风机、构架水箱及喷淋装置组成。传热单元为全焊式板束。风机采用垂直安装的
引风式风机。
热介质自上向下流动，空气经喷淋水增湿降温后横穿板柬，与热介质换热。
构架水箱及喷淋装置既可自成体系（增加管道泵），又可并人生产装置的循环水系统中。
整体采用分体式安装组合结构，运输、检修均较方便。
2．板束结构（图4-52）
