钎焊板式换热器重整进料，产物换热器

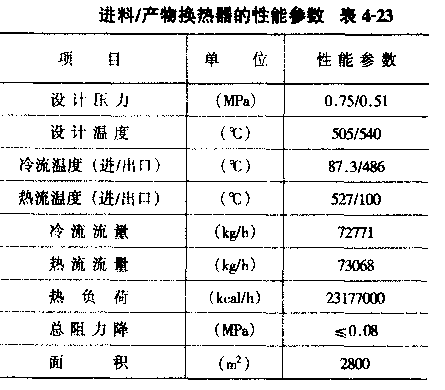

1．催化重整进料，产物换热器的性能参数（表4-23）
从表4-23可知，由于重整进料换热器的换热量非常大(该装置约为27MW)，因此，即使热
流出口温度降低IO—l5℃，其增加回收热量的绝对值也是非常可观的。
2．板壳式换热器
板壳式换热器是目前国际上一种先进、高效、节能，并集板式换热器和管壳式换热器优点
为一体的新型换热设备，其结构如图4-54所示。从该图可知，由不锈钢波纹板组成的全焊式板
束安装在壳体中，冷流进料液体经进料分配混合器与循环氢充分混合后，由设备底部进入板束
的板程，由设备顶部流出；热流由设备上侧开口进入板束的壳程，由设备下侧开口流出，两程
流体在板束中呈纯逆流换热，为解决热膨胀问题，在板束下端设置膨胀节。壳体采用了无泄漏
密封结构形式的法兰，设备可拆。板片规格是lOOOmm×8lOOmm，每张板片有分配段波纹和中间
段波纹。
(1)板片成型技术 传统板式换热器板片
的波纹成型为一次压制成型，而大型板壳式换
热器所用板片，由于受现有压机吨位、尺寸及
模具制造成本的限制，无法实现一次成型。国
外同类产晶板片制造采用水爆成型，但这种成
型方法技术难度大、成品率较低(一般为73。
84%)．板片制造工艺繁琐，成本高。国内北京
京海换热采用油压机模压成型作为波纹板片成
型的方法，开发出整板分次连续压制成型的技术.
