板式换热器及板式换热装置的应用原理及方法
在热利用设备中的应用原理及方法
一、板式换热器是一种应用广泛的热利用设备

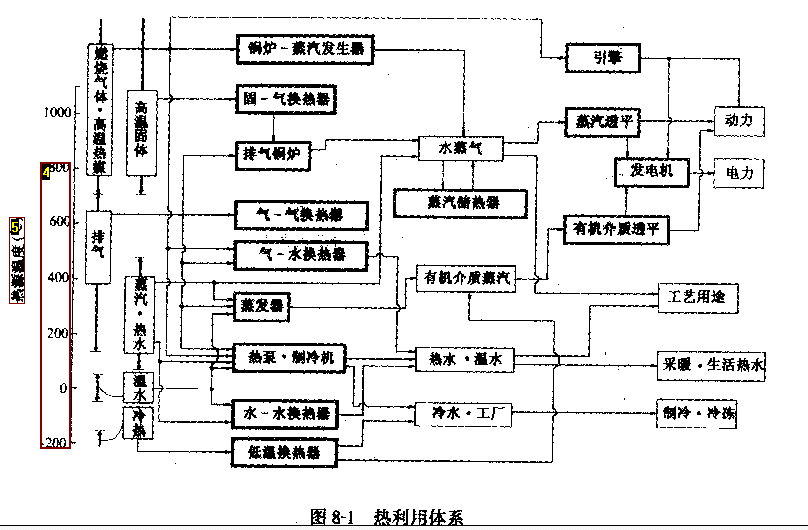

图8-1表示热利用的体系。从该图可知，在利用热源的热能时，根据热源的温度和利用方法
可分为若干种形式。温度范围从超过lOOOaC的高温到- 200qC的低温。按利用的方法分为：获得
动力和电力的方式，获得供热空调用热和获得工艺用热和原料的方式。利用热能时一定伴随着
能鼓的转换，转换形态不同，其设备也不同。图8-1还表示热利用的形式和相对应的设备。热源
在700qC以上的高温领域，有在燃煤、石油、LNG等的燃煤炉、燃气炉和高速炉等新型炉中发生
的高温气体及热媒，有在炼钢厂内产生焦炭等高温的固体等。以这些高温的热作为锅炉和蒸汽
发生器的热源，用于产生水蒸气。将水蒸气引入蒸汽气轮机后转换成动力或电，或直接将蒸汽
用于工艺。燃烧气体除用于发生蒸汽之外，还可用它生产热水或温水，也可作为热泵的热源。
燃烧气体还可作为各种发动机的驱动力，直接产生动力。此外，通过躅一气换热器将高温固体
的热量转换为高温气体的热量，当将它们导人排气锅炉后，即可产生蒸汽。在许多工厂中都产
生排气，其温度范围为150一700宅，特殊情况可超过loOOclC。因此，利用的方法也有许多。一
般希望将温度较高的气体引入排气锅炉中，此时能效率较高地发生蒸汽。一般情况下，采用气
一气换热器预热其他气体，以提高高温排气系统的效率。采用4009C以下的中、低温排气产生热
水或温水，或在蒸发器内用它蒸发氟利昂等低沸点介质，并导入低沸点介质透平，产生动力。
当然，也可以用它作为热泵的热源。将从她热蒸汽和从工厂产生的热水（100℃以上）引入到
