（表8-19）。
2．板式换热器的主要用途
(1)热力站将连接热网和局部系统并装有全部与用户连接的有关设备、仪表和控制装置
的机房称为热力站。
1)热水供热系统最经济的单管式（开放式）系统如图8-53a所示，只有在供暖和通风
所需热网平均小时流量与供热水所需的平均小时流量相等时，才是合理的。我国应用最广泛
的是双管式供热系统。开式（半封闭式）系统如图8-53b所示，闭式（封闭式）系统如图
8-53c所示。
当热源距离供热区很远时（如郊外热电厂），采用复合式供热系统是合理的。复合式系统是
单管系统与半封闭双管系统的组合形式，如图8-53d所示。在该系统中将高峰热水锅炉设置在供
热区。从热电厂到锅炉房通过一根管路，只满足热水供应所需的那部分高温水量，在供热区内
则敷设半封闭双管式系统。
三管式系统可用于水流量不变的工业供热系统，以保证工艺需要，如图8-53e所示。该系统
具有两根供水管路。其中一根供水管以不变的水温向工艺设备和供应热水换热器送水；而另一
根供水管，以可变的水温，满足采暖和通风之需要。来自各局部系统的低温水，通过一根总回
水管返回到热源端。 四管式系统如图8-53f所示。该系统金属消耗量很大，因此，只用于小型系统，以简化热力
站网路。在该系统中，用于局部热水供应系统的热水，直接在热源端加热后，通过专用管路送
到用户，并在用户端直接送人局部热水供应系统。此时，用户端不装设热水加热装置，热水供
应系统的回水，直接回到热源端重新加热。该系统的另外两根管路，用于局部供暖和通风系统。
2)双管式热水供热系统热力站

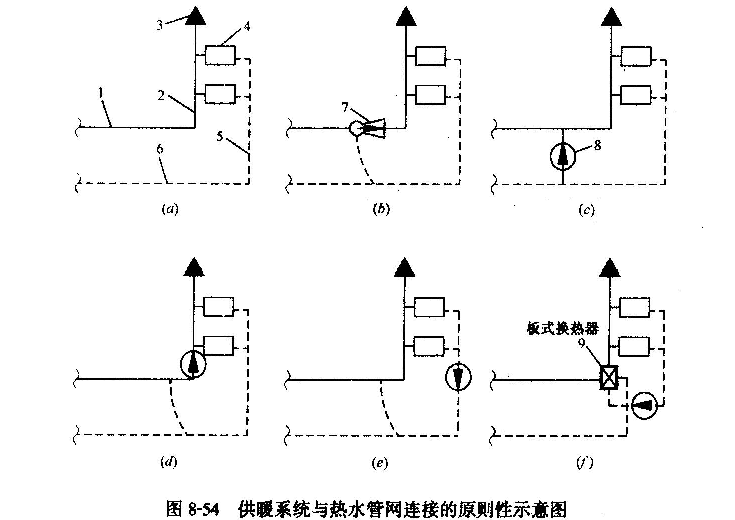

(a)供暖系统的连接居住区和居住小区的最大热负荷一般是供暖负荷。供暖系统与热力
网的连接形式取决于热介质种类、热网和供暖系统的计算参数、热网供水管和回水管的压力以
及建筑物的用途，供暖系统与热网有六种连接方式，如图8-54、图8-55所示。前五种形式(口、
6、c、d、e)称为直接连接形式，此时供暖系统的水力工况取决于热网的水力工况。第六种
(f)为间接连接形式，此时供暖系统的水力工况与热网的水力工况无关。供暖系统的热介质在
板式水一水换热器内被加热。 当热网的计算参数与供暖系统的计算参数一致，且用户人口压差能满足供暖系统热介质循
环时，采用形式n。该形式与过热水热网连接时，应保证供暖系统中的水不汽化。测量和控制仪
表的安装布置如图8-55所示。茌供暖系统人口和出口安装温度计。在供热系统初调节过程中，
通过各种控制仪表（温度、压力等）迅速商准确地调整用户的供热量。运行时，通过控制仪表
的工作，来合理供给用户热量，同时及时发现和消除热网及供暖系统的故障。在供暖系统回水
管上安装压力调节阀，使热网回水管的压力高于供暖系统的静压，防止供暖系统发生回水管倒
空的危险。在供水管上安装止回阀，防止网路水泵停止运行对发生系统倒空的危险。当热网的
压力传到供暖系统内有可能超过0.6MRai时，应在供水管上安装压力调节阀，防止因压力过高而
造成散热器的损坏。
