钎焊板式换热器在液体吸收式除湿空调系统中的应用

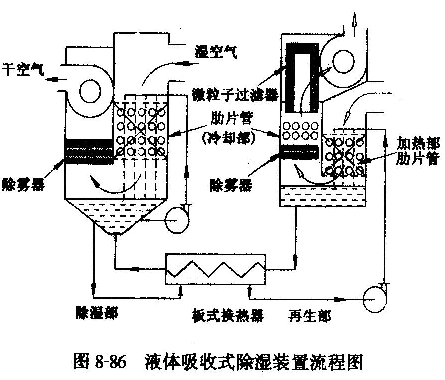

图8-86是液体吸收式除湿装置的系统图。这种除湿机体型小，但处理空气量较大，装置分

为吸收部和再生部。在吸收部内，液体吸湿剂大量地吸收湿分之后，吸收液的浓度变

稀，除湿能力也随之降低。因此将稀溶液送往再生部加热浓缩，水分蒸发，溶液浓

缩恢复吸湿性后重复使用，再生部比除湿部小，并且水分脱离吸收液后将随同再生

部的空气排至室外。作为除湿最常用的吸收液有氯化锂和三甘醇。表8-32表示各种

液体吸收剂的性能，但，由于吸收液一般会腐蚀铁板等金属材料，使用时必须注意。
除此之外，由于稀释和再生过程为变湿过程，不可逆损失大，导致该类系统的效率低，
产出冷量与消耗的再生热量之比一般约为0.3—0.6。为此采用了分级除湿和板式换热器
等两种措施克服上述两个问题。即在除湿的过程中盐溶液的浓度随着湿空气温度的变化而
变化，同时每一级都采取相应的冷却措施，减少了不可逆损失，并使溶液的浓度提高到10%，
更容易被再生，从而减少了高温热源的消耗。

       图8-87表示除湿流程，其中除湿过程不断被冷却，冷却水一部分来自室外的冷却塔，一部分来自室内回风的

间接蒸发器，间接蒸发冷却产生的冷水先用于冷却除湿后的新凤，而后用来冷却除湿过程的溶液，

对室内回风的焓的回收也使得整个系统运行的能效比大大提高。板式换热器是液体吸湿剂和冷

却水，液体吸湿剂和空气的换热器，采用不锈钢材质具有防腐性。图8-88表示再生流程。
从该图可知，对于再生也采用了分级的方法，用高温热源再生比较浓的溶液，用低温热源

再生比较稀的溶液，从而提高了热源的利用效率。
