钎焊板式换热器未利用能利用的条件
(1)未利用能的数量和质量。数量指的是可回收利用的未利用能的多少，当然，未利用能
数量多是取得较大回收效益的必要条件。但是，仅从数量多还不能表明其利用价值，未利用能
利用价值的大小在很大程度上取决于它的质量。未利用能的质量主要表现在含热介质本身的物
理和化学性质上。首先是它所具有的能级，其次是含热介质对金属材料有无腐蚀性和腐蚀的程
度。设有流量和温度相同的两种含热液流或气流介质，一种是对一般换热器制造材料碳素钢材
不具腐蚀性，另一种却对廉价的碳素钢具有强烈的腐蚀性而要求采用价昂的材料，显然，后者
所含废热的利用价值就不如前者。
(2)未利用能的洁净度。无灰渣无杂质的洁净含热介质流的未利用能，回收起来比污浊的
介质流容易得多。含有很大灰量的介质流往往会给回收系统和设备带来不少麻烦，如换热器表
面上的积灰一方面会增加热阻，降低设备的传热效率；另～方面还可能阻塞流道。
(3)未利用能的时间特性。未利用能的散发时间特性指的是某一工艺过程或设备在一昼夜
间散发余热的规律性。如：有些设备在24小时内稳定散发出等量的余热，有些则随时间而变化，
还有一些则是间歇的散发。
除．、I二述因素之外，影响未利用熊利用的条件还有介质的可燃性、爆炸性、有无毒害性及压
力类状态参数等。
4．在以河水、海水、中水、地下水、废热等为热源的供热系统中的应用原理及方法
(1)在以河水或海水为热源的供热系统中的应用原理及方法

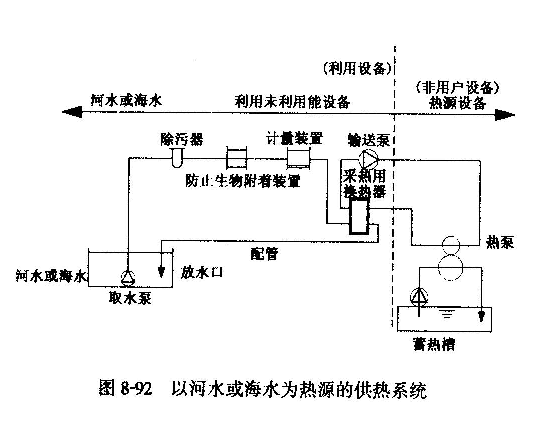

1)供热系统概要(图8-92)
(a)用途：河川水、海水的温度
夏季比大气温度低，冬季则比它高，
利用该温差的热泵机组能提供空调、
供暖和生活热水所需热能。
(b)方式：以往为了空调必须
设置热（冷）源机，同时，还要在
屋顶上设置与大气进行换热的冷却
塔。在热泵空调供热系统中，通过
管道将设置在河岸或海岸边的取水
装置中的河水或海水直接或间接
（板式换热器）送至热泵机组内，进
行热交换后，重新输送至河或海中。
2)利用河水或海水的设备
(a)构成及作用
·采水设备：包括直接采取河水或海水的取水口设备，放水口设备和取水泵。
·采热用板式换热器：以河水或海水作为热源的采热用板式换热器。
·管网：将河水或海水从河或海输送至热泵之间的管道（包括换热器和各种阀）。
·人孑L：为了安装管道连接部泵、阀等装置，设置在地下并与上部地表面相连的便于人出
入的建筑物。
·输送泵：将海水、河水或换热后的热源水送出或循环的泵。
·除污器：除海水或河水中污染物的过滤装置。
·防止生物附着装置：防止河水或海水中的垒物附着在管网上的装置。
·计量装置：为了计量和管理而设置的从河水或海水中得到的热量的装置。
·自动调节装置：通过流量控制、温度控制，自动地调节供热（冷）量的装置。
(b)条件水量、水温、水质必须符合用户酌要求。所有设备的性能均需达到国家和相关
部门标准的规定。
(2)在以中水或排（污）水为热源的供热系统中的应用原理及方法
1)供热系统概要
(a)用途中水（将处理后的生活排水或水作为饮用水之外的生活用水）或排（污）水的
温度与河水或海水一样具有夏季比大气温度低、冬季比它离的特征，采用热泵能有效地利用其
温差，给用户提供供暖、空调和生活热水所需热能。
(b)方式采用热泵方式，并以中水或排（污）水的冷（热）能替代以往空调系统的冷
却塔。
2)利用中水或排（污）水的设备与以河水或海水为热源的供热系统相似，包括采水装
置，采热用换热器，管网、人孔、输送泵、除污器、计量装置、水槽[存中水或排（污）水或
换热后的热源水，作为调峰用的水槽或水箱]、自动调节装置等。
(3)在以地下水为热源的供热系统中的应用
I)供热系统概要（图8-93）
