钎焊板式换热器在地热核能中的应用原理及方法
发布者:admin 时间:2018-06-11 浏览次数:
钎焊板式换热器在地热核能中的应用原理及方法
    一、在地热中的应用原理及方法
    1.地热资源及地热利用的方式
    (1)地热资源我国广大地区存在90℃以下的低温地热资源,其中在京、津、辽东半岛、
福建、广东等地区,分布面积广,储量大。如天津,至1979年底统计,已利用的水温高于30C
的热水井有259眼(其中用于工业约占70%,用于生活约占25%,用于农业约占5%,年开采总
量约为4894U-,折合标准煤量约14万t/年,折合热量为1.1 x 10kW.h,年。
  我国低温地热能储量大、面积广,但由于品位低,可以应用的范固有限,只能用在供暖、
生活热水、农业温室等。温度达到80 - 90C的有可能用于吸收式制冷,
消耗结构中,工业生产(占首位),居民炊事都要
消耗商品位热能。因此尽管在低温地热丰富的地
丞:,地热能占总能源供应的比例也是有限的,对
它不能抱过高的期望。以天津市为例,根据地质
部门勘测报告,地温梯度每百米深超过3.5℃的热
异常地区面积已达720km2;根据目前开采量和城
市发展能源最佳供应方案(1981年天津市科技情
报所提出的“天津市能源初步预测报告”数据),
地热在总能耗中占的比例不到2%。
    虽然低温地热在总能量供应中比例不高,但
在城市新建区有可能取代大部分居民冬季取暖炉
但效率低。在城市能量
图8-97
或供热锅炉,这对减轻城市大气污染的作用是非常大的,此项经济收益目前尚无法计算。另外
它还可全年供应生活热水,提高生活水平,减轻家务劳动,
    大规模开采地热投资甚大,要慎重,必须综合考虑技术先进、生产可行、经济合算、社会
合理。首先地下、地上要做大量的勘测、研究、技术经济分析工作。
    (2)地热利用方式
    1)地热发电用地热热水产生动力发电的流程有三类,第一类是直接用热水闪蒸的蒸汽驱
动透平。其流程如图8-97所示。常常把它设计成多级多次闪蒸膨胀,以捉高其热效率。
    第二类是加热第二工质(例如丙烷、异戊烷、R-113等)做闭式循环,以驱动透平,这即是

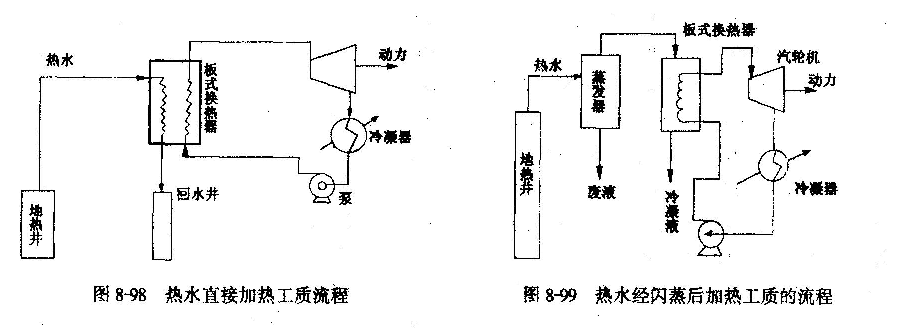

所谓双循环法。它又有两种方式:一为用热水直接加热工质,其流程如图8-98所示;另一类为
利用热水的闪蒸蒸汽以加热工质(图8-99)。
    第三类为将压力较高的蒸汽一热水两相混合液直接引进“全流”型透平以产生动力驱动发电
机,其流程如图8-100所示。
    2)供热通常90℃以下的地热水称为低温地热,近20年来我国地热供热经验表明,能应
用于供热的初始温度最低大致为45℃。利用方式有:
    (口)直接供热利用地热水可用作生活热水、采暖或者用于地热温室、地热孵化厂、热水
养鱼等。由于多数地热井水温不高,同时经常碰到地热水中含有腐蚀性较强或有放射性的有害
物质,故不宜直接利用,而采用在井口设置井口板式换热器间接供热的方式。
    (6)间接供热  图8-101表示低温地热间接供热方式,系统分为地热水侧部分,中间板式换
热器部分和循环水供暖部分,根据用户散热设备又可分为散热器和地板辐射供暖两种方式。
