钎焊板式换热器在冬季与过渡季利用冷却塔供冷技术中的应用
一、上海金茂大厦免费供冷系统（资料来源：刘天川《超高层建筑空调设计》）
(2)承压能力：承压能力与超高层建筑的高度和板式换热器所处位置有关，从我国超高层
建筑看，板式换热器最高承压能力为2.0。2.5MPa，根据GB50242-2002《建筑给水排水及采暖
施工质量验收规范》的规定，换热器应以最大工作压力的1.5倍做水压试验的要求，板式换热器
的试验压力应大于4.OMPa。
二、实例（深圳发展中心大厦空调水路系统）
深圳发展中心大厦是一座具有国际水准的现代化综合大厦，由高级写字楼与各种商务、餐
饮、娱乐设施等组成。占地7585m2，建筑面积7590(h12，主楼43层。空调水系统采用四管制，
高层区是通过设在27层的水一水板式换热器把冷、热量从地下一层传递至高区。制冷机房设在地
下一层，两台210RT制冷机向高层区(27层以上)写字闯供冷，三台375RT与一台400RT制冷
机向裙房与低层区写字间供冷(图9-3)。
金茂大厦位于上海浦东陆家嘴金融贸易区，大厦总建筑面积约30万矗，总高420.5米。大
厦由美国SOM公司设计，其中空调工程由德国ROM公司承包。

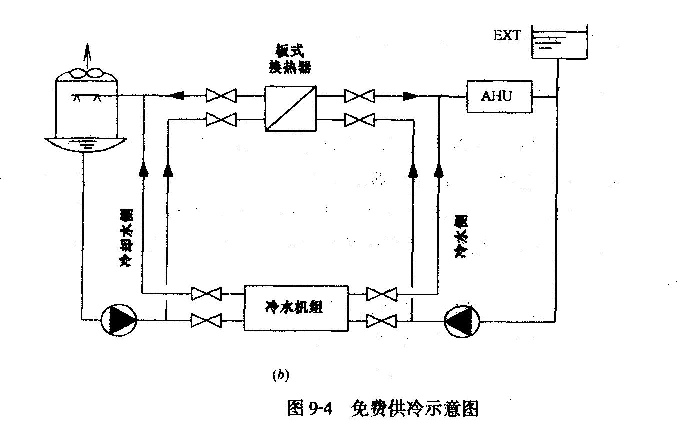

制冷机房设置在地下三层，装设了8台离心式冷水机组和2台用于免费供冷的板式换热器
(图9-4)，其中一组在过渡季利用冷却水免费供冷。运行模式：①当室外干球温度低于15℃时，
机械制冷运行模式停止，进入免费供冷运行模式。②打开板式换热器接管上的电动阀，由冷却
塔来的6.6℃冷却水进入板式换热器，经换热后，通过冷却水泵将9.8℃冷却水送至冷却塔，同
时，空调系统中的13.3℃回水经板式换热器冷却至7.7℃，随后被冷水泵送到空调用户。③当冷
负荷超过免费供冷的冷量时，则转入机械制冷运行模式，关闭板式换热器接管上的电动阀，直
至下一次免费供冷模式。
二、北京华润大厦廉价冷源系统（资料来源：建设部建筑设计院孙淑萍）
1．工程概况
北京华润大厦位于北京市东城区，东临建国门北大街（东二环路），南靠东总布胡同，北接
三峡大厦用地。该地区将迅速发展成为一个主要的金融商务中心。位于该地区的华润大厦要建
成具有国际一流设施的高档智慧型办公大楼。
华润大厦为建设部建筑设计院与霍克国际（亚洲、太乎洋）有限公司合作设计。总建筑面积
7l000珊2，建筑高度100m，地下3层，地上26层。地下第3层为五级人防；地下第1、2层一部分为汽车
库（地下第2层车库兼作六级人防），一部分为设备用房。地上l、2层为商业、餐饮用房，3层为商务、
办公用房，4层为康乐及室内花园，5~25层为公用房，层高为3.85m，26层为设备层。
2．空调系统（图9-5）
本工程空调系统的主要特点为：内区为常年供冷风的VAV，外区为VAVBox带水加热盘管的
变风量、四管制系统，在冬季利用天然冷源翩冷水，即廉价冷源系统，且为租户设置了常年供
应的冷却水系统。
冷源采用四台500RT的电动离心式冷水机组，冷冻水供、回水温度为7℃/13℃。关于冷冻水
供、网水温度，霍克国际有限公司的工程技术人员曾建议选用5.6C/14.4C（8.8℃温差，这种
做法在美国应用较多），我们用的水温差为6C，比常规的循环水量减少20%，管道及水泵均比
较小，水泵耗电量也少。
另外，在制冷机房设置了一台板式换热器，在冬季及过渡季节，使用板式换热器将冷冻循
环水与冷却水换热降温，为大楼内区提供廉价冷水，充分利用天然冷源降温，无需在冬季运行
制冷机，节能效果好。为防正冻冰，冷却水的最低温度控制为7℃/12 0C，板式换热器的换热温
差取2℃，在空调冷水侧，板式换热器与冷水机组为串联系统，而在冷却水侧，板式换热器与冷
水机组为并联系统。这样，冷源有三种运行搭配：
(1)夏季离心式冷水机组、冷却塔制冷。
(2)冬季当室外湿球温度达到5℃以下时，只使用板式换热器与冷却水交换提供冷水。
(3)当室外温度升高，仅使用换热冷水不能满足负荷侧要求时，就同时开启离心机组与板
式换热器串联运行，空调回水先通过板式换热器降温，再进入制冷机，由制冷机提供不足部分。
这时，由于冷却水温度仍然较低（可能低予制冷机极限温度），为保证制冷机安全运行，将通过
板式换热器后的冷却水旁通进入制冷机。
热源为城市网热，由设在大厦的板式换热器交换为75℃/60cC低温热水，分离部分使用，一
部分供外区的VAVBox，其使用温度为75℃/65℃，另一部分供空调机组，使用温度约为75C/
55℃，两部分固水混合温度约为600C，比常用的lOaC温差加大了30%。
三、板式换热器的设计
1．对板式换热器的要求 由于一次水温度6.60C/9.8℃，二次水温度7.7C/13.3aC，故
