钎焊板式换热器二采用封装式蓄冰槽的冰蓄冷系统，该系统也为二次泵系统，封装式蓄冰槽的
流动阻力较小，故可不单独设融冰泵。该系统由两部分组成，一部分为空调用冷冻水系统，介
质为水，另‘部分为二次冷媒（乙烯乙二醇水溶液）系统（图中虚线框内部分）可进行蓄冷或
供冷……次冷媒系统是由制冷机组、蓄冷设备、板式换热器、泵、阀门等组成。图9-20表示的
是另+种形式的并联系统（双板换热式系统），该系统有三个回路：一路为基载机组（常规空调
冷水机组）网路，可昼夜供给空调用冷冻水；另一路为通过板式换热器被来自双工况制冷机组
制出的低温：一：次冷媒冷却的空调冷冻水网路；最后一路为来自蓄冷设备融冰释放产生的低温二
次冷媒通过另一板式换热器冷却的空调用冷冻水。该系统对于制冷机组与蓄冷设备来说，更具
有独立性。在制冷机组与蓄冷设备同时供冷时，可启动P1、P2来实现。同时供冷时是以主机优
先，还是蓄冷设备优先，可根据需要而定，也可通过最优化运行策略来控制。

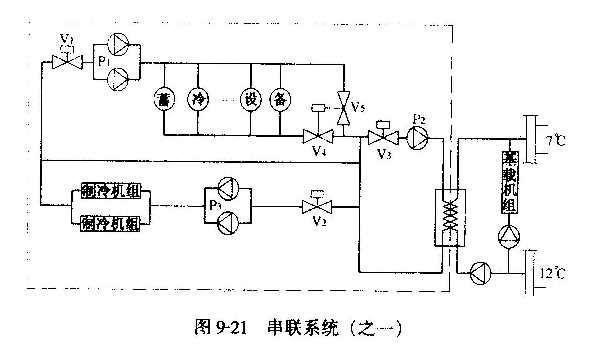

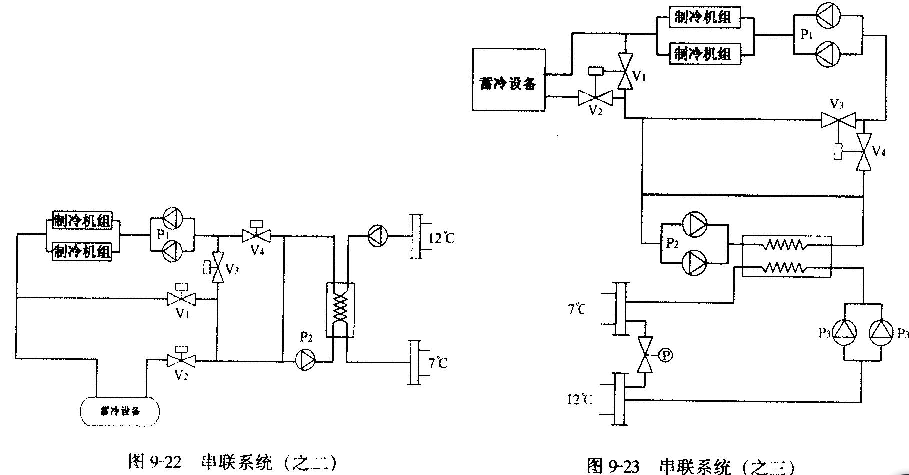

K 9-21、图9-22、图9-23表示串联系统。图9-21表示主机在上游的串联系统，图中虚线框
内部分为’二次冷媒系统。该系统由双工况制冷机组、蓄冷设备、板式换热器、泵、阀门等串驳
组成，利用制出的低温二次冷媒，通过板式换热器冷却空调用冷冻水。
