钎焊式板式换热器热源流程图
发布者:-1 时间:2018-07-19 浏览次数:
钎焊式板式换热器热源流程图
    空调、供暖面积:1936m2,空调(供暖)面积/建筑面积= 66%。

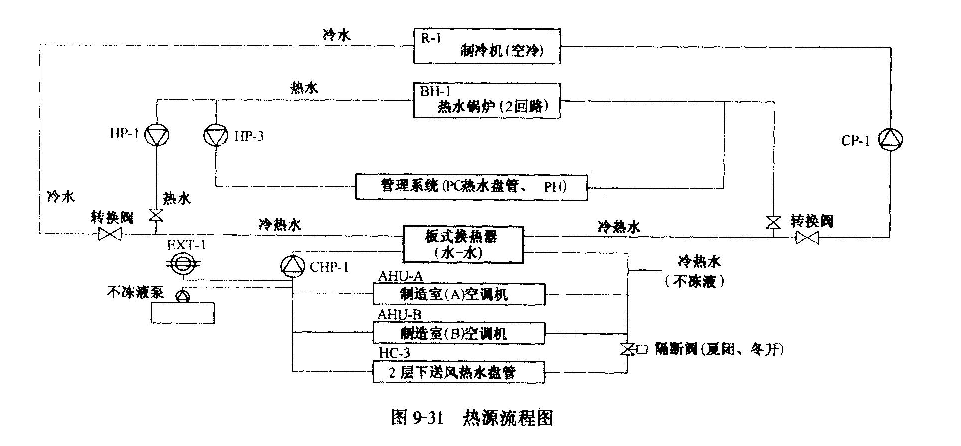

    2.空调系统(图9-31)
图9-31热源流程图
    空调方式:工厂,单风管方式;办公,单冷空调多联机型(内组装热水盘管)。
    制冷负荷:合计206kW,合计,建筑面积=0.07kW/rr12。
    供暖负荷:合计290kW,合计,建筑面积=0.09kW/Fri2。
    空调风最:全空气方式,风量/空调面积=1.5rr13/ (h.矗);水(或制冷剂)一空气方式:风
鬣/空调面积=4. gF113/(h.Fr12);新风量:风量,空调面积= 3.3rr13/(h.矗);食品厂的风量:风量/
空调面积=1 .5m/(h。m2);典型室的换气次数20次th。
    空调系统数:低速2系统。
    换气系统:系统数57系统,风量合计25040m3/h,风量合计,建筑面积=8.5rr13,(h.rr12)。
    冷热水循环:冷水:流量320Umin,供水7℃,回水12C;热水:流量545L/min,流量,空调
面积= 0.28U( lfl2。rriiTi),供水700C,回水600C;冷热水:流量340Umin,流量/空调面积:
0. 17U  (mZ.min)。
    热源装鬣:①冷热源:室冷式制冷机组——电动机驱动,106kW×l螽,合计容量106kW,
容量/空调面积= 54. 8W/m2。②热源:真空式热水锅炉(双回路)——轻油,;58.lkW×l台,合
计容量58. lkW,容量/空调面积=30W/lr12。
空气过滤器:机组型,效率:重量法90%。
    电力:合同电力一般400kW,空调电力lOOkW,
    电力构成:热源机器35.6%,空调用
泵9.3t70,空调风机40.7%,换气风机14.4%。
    负荷构成:见表9-7。
    工程用材料,见表9-8。
    自动控制、中央控制:远方操作启、停
(12点),警报(21点)。工厂用蒸汽锅炉运行
状态监测采用NrIT线的控制方式。
空调电力,建筑面积= 0.034kWIm2。
