一、概述
以井水为热源的水源热泵空调系统近几年来在我国发展较快，板式换热器是这种供热系统
中不可缺少的设备之一。
1．水源热泵供热系统（图9-35）
以北京嘉和丽园住宅公寓楼的水源热
泵空调系统为例加以说明。该住宅楼由三
座（A座、B座、C座）塔式建筑构成，
地上最高32层，地下3层，总建筑面积
87948.7m，设计空调冷／热负荷指标分别
为64W，m2和51. 8W/mz，空调面积约为7
万m2。空调系统利用的地下水源取自建
在建筑物周围，深度约为170m的四眼井，
井管径为+500mm，井与井之间的距离约
为120m，四眼井可开采水层累计深度约
为50 - 160m，地下水位埋深约为18~
20m，每眼井的设计出水流量约为
200H13 th，每眼井分别配置了一台额定功率
45kW的深井水泵，井水设计出水温度为12。14C，深井水的含砂量约为1/10000。图9-35为该
公寓楼的水源热泵空调系统热源示意
图。从该图可知，板式换热器的井水侧
（一次侧）设置了3台功率为45kW的定
流量泵（其中一台为备用），水泵最大
水流量为200rri3/h。夏季经一次泵送入
板式换热器的井水设计温度为14C，一
次侧的设计温升为lOcC，当蓄水池温度
大于28℃时回灌。冬季经变频泵送入板
式换热器的井水设计温度为lOqC，一次
侧的设计温降为6℃，换热后井水温降
至8℃后再进行回灌。
2．供热水系统（图9-36）

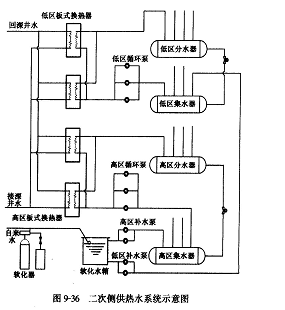

图9-36是板式换热器的循环水侧
（二次侧）的供热水系统示意图。水系
统为双管异程系统，以16层为界竖向
分为高、低区。高、低区设计水量均为
360rr13/h(后实际运行改为400rr13/h)，各
个水源热泵机组相互并联，组成封闭的
双管回路系统，通过板式换热器与地下
水进行换热。在二次侧的高、低区分别
设置了3台定流量循环泵（其中一台为备用），额定功率为30kW，系统定压方式为变频泵补水
定压。
