钎焊板式换热器在某培训中心蓄热电锅炉供热系统中的应用
（资料来源：国电华北电力有限公司）
某培训中心总建筑面积16000ri2，包括客房、办公室、宿舍和娱乐设施等。设计供暖总负荷
为1155kW，设计生活热水热负荷为900kW（包括泳池加热）。蓄热电锅炉的运行方式为8小时低
谷电+4小时平段电。供暖系统选用2台760kW蓄热电锅炉，生活热水系统选用2台500kW蓄热
电锅炉，承压蓄热电锅炉内蓄热温度可达140C。
1．供热系统(图10-7)

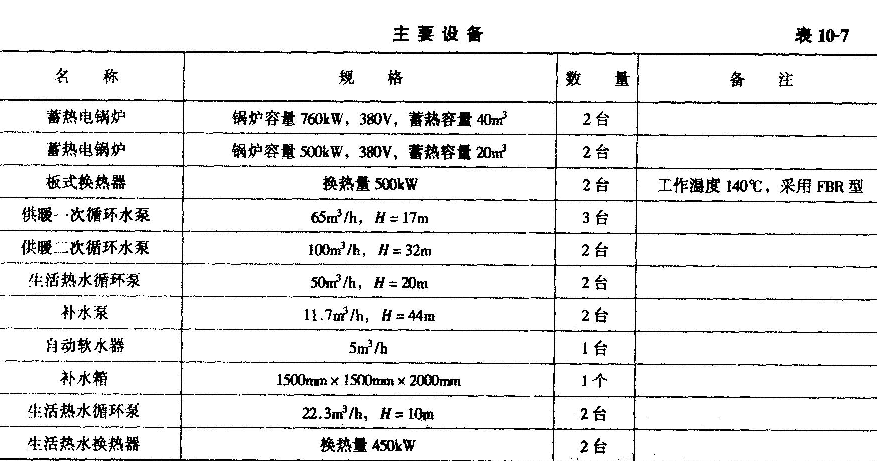

2．主要没备（表10-7）
3．运行方式
冬季供暖期采用和生活热水蓄热电锅炉同时运行，向用户供瑷和供应生活热水。供暖期较
寒冷的时间内，供暖和生活热水蓄热电锅炉每天在8小时低谷电和4小时平段电时间段内运行，
向用户供热的同时也向蓄热电锅炉内蓄热；其余4小时平段电和8小时高峰电时闯段内，蓄热电
锅炉停运，由锅炉内蓄存的热量向用户供热。在冬季供热期前后2个过渡季内，由于室外环境温
度较高，蓄热电锅炉只在8小时低谷电时间段内运行，8小时平段电和8小时高l电时闻段内蓄
热电锅炉停运，均利用蓄热电锅炉储存的热量向用户供热。使电锅炉在经济条件下运行，降低
运行费用。
在春季、夏季、秋季，供暖结束，锅妒房只需向用户供应生活热水和加热游泳池用水，此
时可将供暖蓄热电锅炉和生活热水电锅炉并联使用，4台蓄热电锅炉只在8小时低谷电时间段内
运行，8小时平段电和8小时高峰电时间段内电锅炉停运，全部利用蓄热电锅炉在低谷电时间内
储存的热量，向用户供应生活热水和加热游泳池。确保在春季、夏季和秋季蓄热电锅炉的运行
费用最低。
4.对板式换热器的要求
(1)设计工作温度140qC。
(2)…次侧、二次侧流量比G。/Gh ?2，故应选择非对称(FBR)型板式换热器。
