钎焊板式换热器在总参兵种都生活热水供热系统中的应用
（设计人：郭保华）
1．概况
热源：蒸汽锅炉，蒸汽压力0.4MPa。
换热器：板式换热器
用户：公共浴室及公寓的生活热水，热水量32rr13/h，热水温度600C。
2．生活热水供热系统
(1)换热站平面（图10-11）。

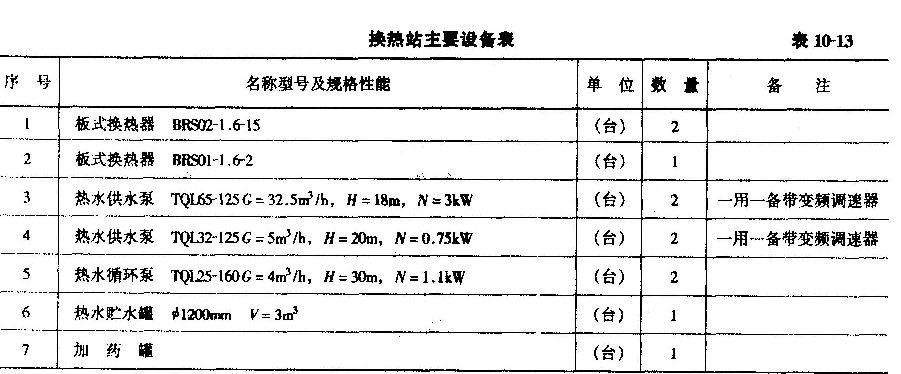

(2)换热站主要设备（表10-13）
。
续表
3．供热系统的设计
(l)供热系统图（图10-10）。
(2)板式换热器的选型由于一次侧供、回水温差为115 - 70= 45℃；二次侧供、回水温差
为95 - 70= 25C，一次侧供、回水温差，二次侧供、回水温差：45/25：1.8，故选择非对称型
( FBR)板式换热器。
