钎焊板式换热器 在城市污水利用中的应用
一、以城市污水为热源的供热空调系统工艺流程

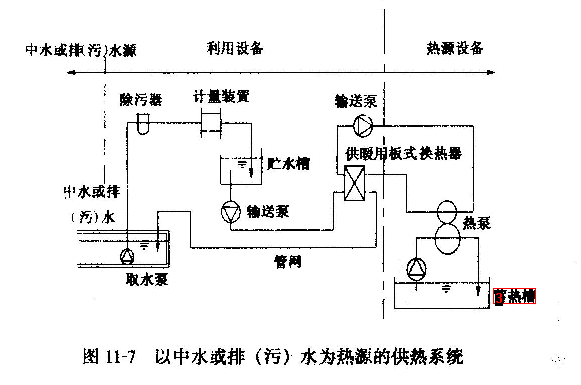

1．用户距离污水收集厂较近时，进入机房为污水原水的工艺流程，如图11-6所示，系统图
如图11-7所示。
在机房内，对污水原水进行预处理后，通过板式换热器换热，为水源热泵机组提供热源。
冬季，水源热泵机组从污水中获取热量后，升温到500C以上，用于小区供暖和集中供给热水；
夏季，水源热泵机组将从小区空调系统获取的废热，转移到污水中。同时利用获取的凌热，免
费提供热水。
2．污水处理厂范围内，污水（或中水）的利用。
对于污水处理厂的各个污水处理中间环节（如：曝气沉淀后预处理污水；一次沉淀池出水；
二次沉淀池出水；中水出厂于管等）而言，则可将该部分污水或中水直接用于水源热泵机组的
换热。
3．中水网水或中水排入河道干管附近用户的中水的利用。
豳’r干管内输送的是中水，其利用方式更为简单，机房构成与污水处理厂相同。，
