钎焊板式换热器日本兵库县加古川市燃气内燃机联合循环供热空调系统
该系统是被称为FCCA系统的燃气一蒸汽联合循环系统。主要特点：①通过可变频率、可变
电压(WVF)发电机驱动空调泵、风机。②通过排气热源吸收式制冷机，热水吸收式制冷机，
板式热水换热器等设备利用燃气内燃机的排热。安装年份：1982年10月。建筑面积：30505m2。
运行时间：1500h。电力负荷用途：冷热水泵、风机盘管、空调器等。设备名称：可变频率型燃
气内燃发电机。设备容量：燃气内燃机出力：（400—200ps）×2，发电机功率：(270 -
135KW)x2。排气吸收式冷热水机：IOOUSRT×l，排气热水吸收式制冷机140USRT×l，燃气吸
收式制冷机960USRT。板式换热器：(a)内燃机冷却用，容量：776kW，水温：人口90aC，出口
85℃，水量2200Umin，二次侧，入口33℃，出口43℃，水量1115Umin；(b)热水用，容量：
388kW，水温：入口87.5℃，出口85℃，水量：2200IJmin，二次侧，入口500c，出口60℃，水
量560Umin。(c)游泳池用，容量388kW，水温：人口90'C，出口87.5℃，水量2200Umin，二
次侧，入口720C，出口78.60C，水量840Umin。
四、日本住友电气工业（大阪市）燃气内燃机联合循环供热系统
设鬣日期：1983年9月；建筑用途：工厂；设备名称：燃气内燃发电机。设备容量：
480kW；电力负荷用途：平常用于空气压缩机(440kW)，特殊情况时用于排水泵。
该系统利用燃气内燃机的排热预热锅炉给水。排气全焊板式热水换热器的规格：容量：220kW;
排气温度：入口570℃，出口220℃；预热锅炉给水：入口53aC，出口72~ 84qC；水量：6—lOffl3ih。

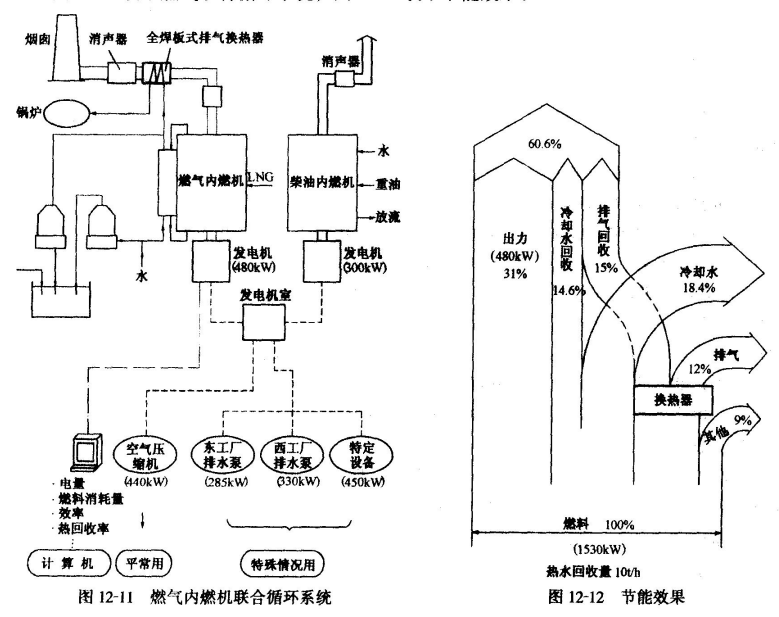

图12-11表示燃气联合循环系统，图12-12表示节能效果。
换热器两侧的NTU不…致，生活热水系统两侧的NTU相差2。3倍左右，设计时所需换热器尺寸
过大。为了实现经济、有效的传热，采用非对称型( FBR)流道，两流体流量比范围可达0.7 -
2.0，提高了传热系数，减少传热面积30%以上。
