钎焊板式换热器蒸发装置在黑液浓缩工艺中的应用

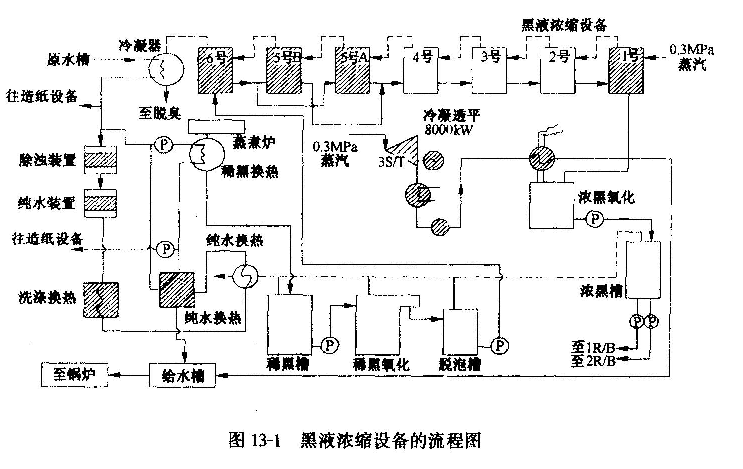

图13-1是日产200t牛皮纸的某造纸厂黑液浓缩工艺中全焊板式蒸发装置系统的流程图。从
图13-1可知，1-6号蒸发器是黑液浓缩设备的关键装置，稀黑换热器、纯水换热器、洗涤换热
器等换热器也是综合节能的关键设备。
在黑液浓缩设备中，蒸汽压力逐渐下降，目的是有效地利用蒸汽的潜热。最后产生的真空度为
80一86kPa的蒸汽，在冷凝器内被冷却水冷凝成冷凝水后送至造纸设备(DIP)。冷却水吸收蒸汽的潜
热后升温。从蒸煮炉来的稀黑液在氧化装置内被浓缩成浓黑液，被空气氧化后的排气排至大气。其

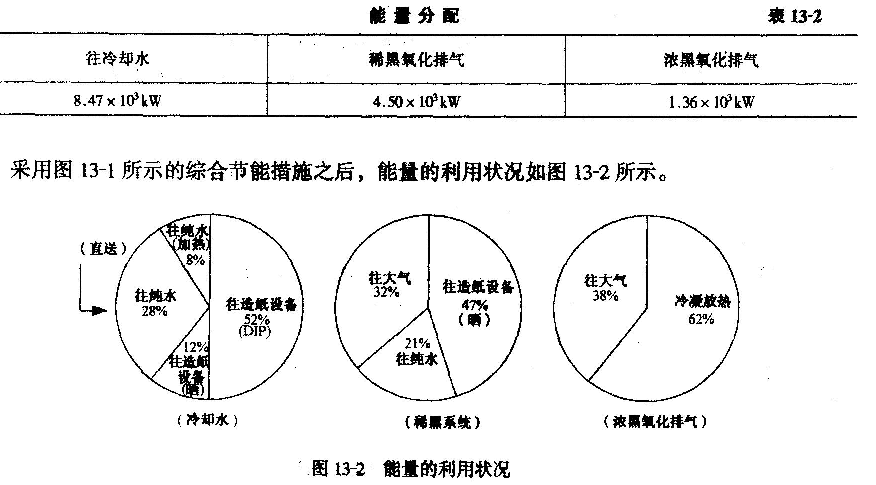

能量！分配见表13-2，三项合计14.33×10kW，当蒸汽焓值i=2772kj/kg,时，则相当于18.6Uh蒸汽。
黑液浓缩蒸发装置使用0.3MPa蒸汽约15t/h。从表13-3可知，热回收率达80%，不仅提高
了能源利用率，同时也提高了造纸厂的回水率。
