在甜菜糖的制造工厂内一般采用高压锅炉+背压透平系统，鄄采用热电联产系统，该系统
的热效率较高。以下介绍的是更节能的SSHP系统。图13-3表示甜菜糖工艺的蒸发装置（多效用
罐）。如图13-3所示，甜菜糖浓缩一般为高压浓缩，由于在其他的许多工艺中使用低压蒸汽，因
此，可利用从多效用罐的抽汽作为它们的热源，目的是提高热能利用率。从该图可知，通过多
效用罐将甜菜糖溶液从180-/0浓缩到65%，处理量为30t/h，消耗135℃饱和蒸汽29. 8t/h，分别从
第一、第二、第三个罐中抽汽SUh。浓缩达到要求的浓度。图13-4上四行分别表示每罐的蒸发
蒸汽的饱和温度、饱和压力、蒸汽使用量和蒸发量；中三行分别表示热损失、传热面积和总传
热系数；下四行分别表示溶液浓度、温度、入口溶液量和出口溶液量。

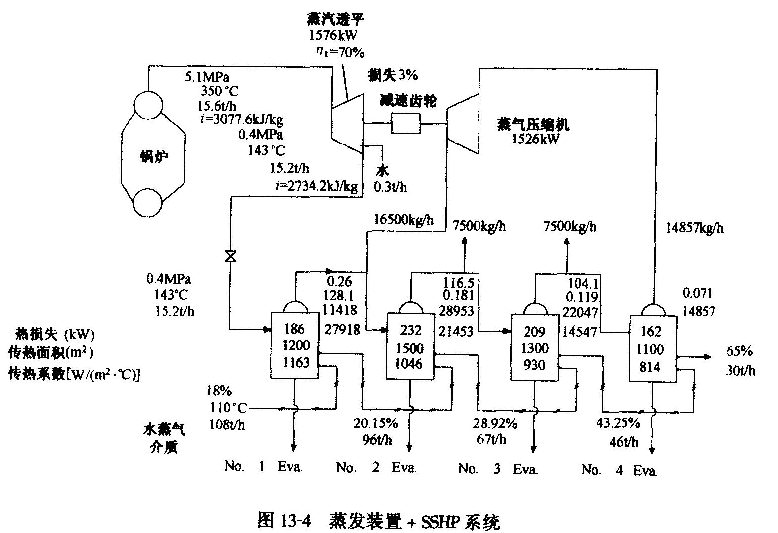

图13-4表示在蒸发装置上加入SSHP(Scrcw type Steam Heat pump System)系统。各罐的蒸发
量与图13-3有所不同，但多效用罐的AT（135℃- 900C= 45℃），抽汽量等没有变化。该系统的
特征是使用供给蒸发装置的蒸汽驱动蒸汽透平，然后再驱动水蒸气压缩机，与以往用蒸汽直接驱动
水蒸气压缩机相比，不存在供给需要不平衡的问题，也不存在时间延滞的问题。此外，由于不转换
为电力，故也没有这部分的损失。从图13-5可知，仅用15.6Uh蒸汽就达到了图13-3的效果。
该图所示的压缩机形式为MYCOM STM510L×2台，吸入蒸汽0.07MPa900C（饱和），排出蒸
汽0.26MPa128.1℃（饱和），转速3956rpm，排量17657J:03/h (8250kg/h)，轴功率763kW。
