一、钎焊板式换热器在塑料制造工厂中的作用
1．新冷却系统的构成
从图14-1新冷却系统的构成可知，新冷却系统由液体冷却装置、干燥空气液体冷却器、预
热盘管和板式换热器等组成。冷却水被工艺热处理机组加热后，通过液体冷却装置或通过板式
换热器的水／乙二醇混合液冷却。水／乙二醇混合液的热量传递给空气处理机组的预热盘管后，混
合液被冷却，之后进…步被设置在屋面的干燥空气冷却器冷却。由于从室外空气中获得冷却能
力，故压缩机不运转。
2．新冷却系统的作用
软塑料包装薄膜是以颗粒为原料制作而成，在制造工艺过程中，为了溶融颗粒必须加热和
冷却。冷却过程由lOaC冷水完成。因此，在制造工艺过程中必须增加冷却水的装置，该装置耗
电大。采用新冷却系统之后可以降低冷却耗电量，具有明显的节能效益。
二、新冷却系统的运行方式和经济性分析
1．运行方式
工艺过程的冷却可由板式换热器的颈冷却完成，也可出使用压缩机的液体冷却装置完成，
有时也可由二者共同完成，其运行方式如下：
(l)当室外空气温度大予19℃时，仅使用压缩式制冷机；发生的热量被排至室外。
(2)当室外空气温度低于19C，但大于4℃时，使用压缩式制冷机，回收的热量通过空气处
理机组预热空气。
(3)当室外空气温度低于4℃时，
冷却水，回收的热量供给空气处理机组
预热空气。
板式换热器的换热面积可根据流
量、液体的物理性质、压力降和温度
条件决定。
2．经济性分析
冬季不需使用液体冷却装簧时可

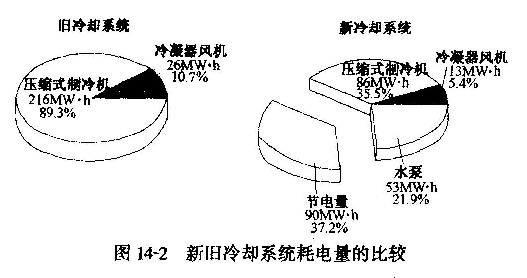

节约大量的电能。图14-2表示新冷却
系统和旧冷却系统的耗电量。
不使用压缩式制冷机，仅用板式换热器冷却工艺过程中的
当考虑了循环水／混合液的泵耗电量之后，新冷却系统节电量约为90MW．hl年。除此之外，
由于液体冷却装置全年的运行时间较短，故延长了它的寿命。不使用新冷却系统时，最大电力
负荷发生在冬季，但现在的负荷冬夏均衡。
空气处理机组预热空气后约可节约l10MW．h的能耗。实际使用表明，该系统的投资固收年
限约为2.5年。
干燥塔的排气通过全焊板式换热器预热干燥过程中所需的新鲜空气。预热的新鲜空气在燃
烧天然气的加热器内加热到所需的温度。由于排气被冷却时可能产生酸性冷凝水，故选择了耐
酸性的不锈钢板制成全焊板式换热器。
