Heat Exchange area | (n-2)*0.030 |
Design pressure | 3.0/4.5 |
Design temperature | .196-+200 |
Plate channel | H |
Max welding pipe | 1-3/8 |
Max threaded pipe | 1 |

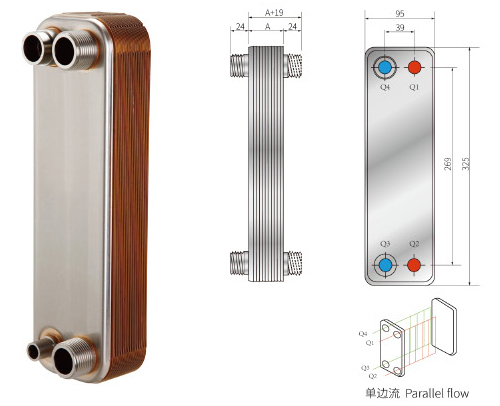

Model | Number of plates | Total height of heat exchanger | Toal weight of heat exchanger | Flow volume | KW | |
Q1Q2 | Q3Q4 | |||||
B3-030 | N | 9+2.4*n | 1.0+0.150*n | 0.028*N/2 | 0.028*(n-2)/2 | 3-30 |
