钎焊板式换热器各板间流速是不相等的，但在设计时，仍以平均流速进行计算。由于“U”形流程组合的接
管都在固定压紧板上，拆装方便，颇受用户欢迎。

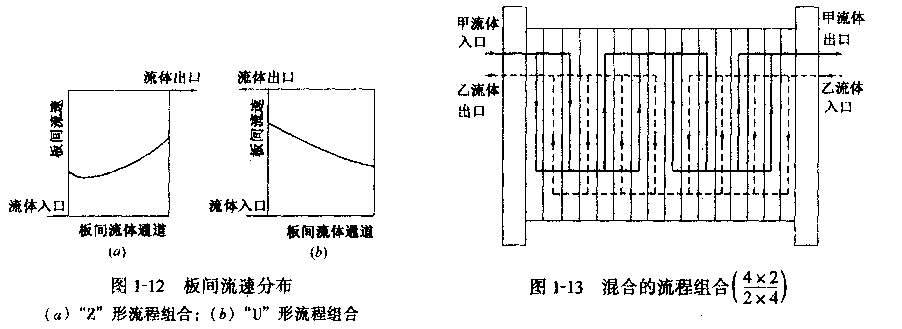

图1-13表示混合的流程组合形式。该图中表
示热流体侧4流道×2流程，冷流体侧2流道×4流程。

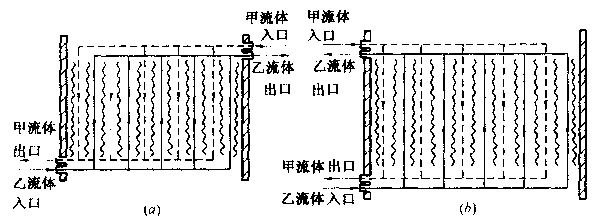

图I-Il简单流程组合
(o)“Z”形流程组合；(6)“U”形流程组合
(14)角孔——与接管相连接板片的开口。角孔大小一般按流体流速(m/s)设计。但对于冷凝器的板
片，若采用普通板片，其开口太小，将会使气侧压力降增大，故专门用于冷凝的板片的角孔特别大。

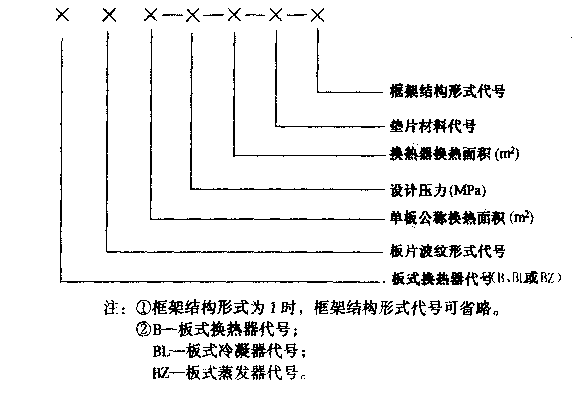

3．可拆式板式换热器型号表示方法
[示例1]
钎焊板式换热器波纹形式为人字形，单板公称换热面积为0. 3m2，设计压力为1.6MPa，换热面积为15rr12，
用丁腈垫片密封的双支撑框架结构的板式换热器，其型号表示为：
