(1)：当直径dt.-4倍的板间通道截面积与其湿润周边长之比，按下式计算：
矗。：警 (1-3)
式一}，A。——通道截面积( 1112)；
S——参l传热的湿润周边长(m)。
在一般情况卜，常用‘F式计算当量直径d。。
d。：警。筹：26 (1-4)

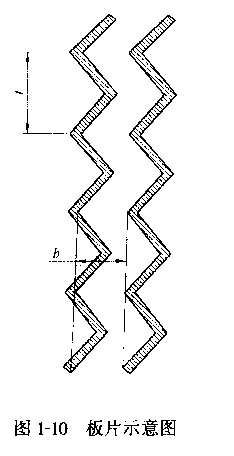

式rf】 b-扳间距(m)；
n -板间的通道宽度(m)。
对于某些特殊结构的板式换热器，板片两侧的通道截面积并不相等
（称为二推对称型结构），这时两侧的当量直径应分别计算。
(5)换热器换热面积——经圆整后的整台板式换热器中有效换热板
片数（板片总数减2）与单板计算换热面积之积，按下式计算：
A=a（Ⅳ，-2） （1-5）
式巾A-换热面积( 1112)；
|~。——板H‘总数。
(2)一【作压力——板式换热器在正常工作情况下，任何一侧可能出
现的最高压力。
(3)没计雁力——在相应的设计温度下，用以保证板式换热器正常工作的压力，该压力值
不得低于工作压力。
(4)液压试验压力——液压试验中的试验压力，其值为设计压力的1.25倍。
(5)设计温度——板式换热器在正常工作情况和相应的设计压力下，设定的元件温度，其
值不得低于元件表面在工作状态下可能达到的最高温度；对于ocC以下工作昀板式换热器，其设
计温度不得高于元件表面可能达到的最低温度。在任何情况下，元件表面的温度不得超过元件
材料的允许使用温度。图样和铭牌上标注的设计温度为垫片的设计温度。
(6)板片厚度——在图样上标注的板材标准规格厚度。
(7)流道——板式换热器内相邻板片组成的介质流动通道，常用Ⅳ表示热流体侧的流道
数；用n表示冷流体侧的流道数。
(8)流程——板式换热器内介质向一个方向流动的一组流道。常用肘、m分别表示热流体
侧、冷流体侧的流程数。
(9)流程组合——板式换热器内流程与流道的配置方式，表示为：
M,丛N、’M2 x N2+…+Mi x Ni
mi×ni+m2×n2+-+ mi×ni
式中 眠，M。，…，肘．——指从固定压紧板开始，热流体侧流道数相同的流程数；
Ⅳ，，～：，…，Ni -指M，，M2，…，Mi流程中对应的流道数；
mi，rni，…，mi-指从固定压紧板开始，冷流体侧流道数相同的流程数；
，}，，，l，：，…，凡。——指ml，m2，…，mi流程中对应的流道数。
板式换热器有各种各样的流程组合。按程数分类，有多程和单程两种。按流体总的流动方
向分类，有顺流和逆流两种。应根据换热和流体压力降计算，在满足工艺要求的前捉下确定流
程组合。图I-II表示“Z”形和“U”形组合，均属单流程，两种流体可以纯逆流或纯顺流进行
换热， 一般采，}j纯逆流方式。两种方式的板间流速分布如图1-12所示，从图1-12可见，板式换
