一、可拆式板式换热器
1．定义
可拆式板式换热器是将薄的金属板片(一般0.4 - 0.8mm)冲压成为凸凹状，周边张贴合成
橡胶类的密封垫片，每一枚传热板片为一个传热
单元，必要的传热板组合成传热部，高温流体或
低温流体流过各传热板形成流路时进行热交换。
通过上、下两根拉杆将传热部分固定在固定板
（框架板）和可动板（活动板、挤压板）之间，

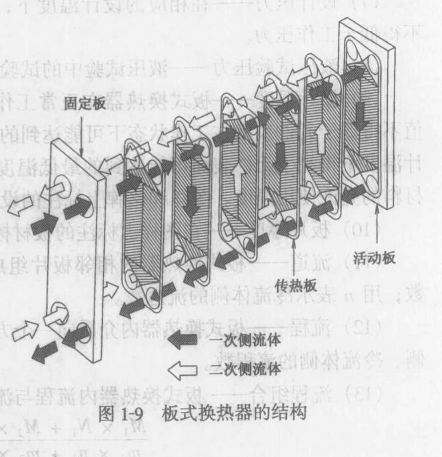

并用长的螺栓紧固。图1-9表示各部分的结构及
名称。
2．基本参数的定义
(1)单板计算换热面积a-在垫片内侧参
与换热部分的板片展开面积，按下式计算：
口=9．ai (1-1)
式中 a-单板计算换热面积( 1112)；
∞——展开系数，板片展开面积与投影面
积之比，按下式计算：
17
甲=了(9。1.15一1.3，一般甲一1.2) (1-2)
式中 t 7——波纹节距展开长度(mm)；
f——波纹节距，图1-10 (rmn)；
o．——在垫片内侧参与换热部分的板片投影面积（秆）。
注：若导流区与波纹区波纹节距相差较大时，应分删‘算导流区与波纹区的换热面积，两者相加。
(2)单板公称换热面积——经圆整后的单板计算换热面积，一般圆整至小数点后两位。如
单板计算换热面积为0. 346rri2，圆整后的公称换热面积为0.35mz，
(3)板间距b-板式换热器相邻两板片间的平均距离，如图1-10所示。
