钎焊板式换热器的工作压力也受垫片制约。据
分析，密封周边的长度(m)是换热面积(1112)的6-8倍
(例如：某…单板换热器的面积为0.5m2的板片，密
封垫片展开长度约为4m)。板片很薄、刚性差，只
能采用弹性材料制造密封垫片，而它们能承受的温
度都不高。
在垫片角孔一道密封与二道密封之间设有10。

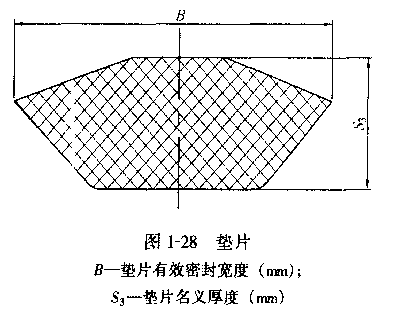

20mm长、深S3/2通向大气的泄漏信号槽[S3-垫
片名义厚度(rnm)，如图1-28所示]。
垫片应有保证密封的压缩量，压缩量应保证槽
不变形。
6．框架
框架由紧固板群的压紧板、活动压紧板、紧固螺栓、导杆、支柱和基础等组合而成。固定
板、可动板、紧固螺栓、螺母等为承压部分。当在压紧板（有时包括活动压紧板）上设置了便
于流体出入的接管时，承压更大，对材料提出了更高的要求。
(1)压紧板要有足够的刚性。
(2)单板公称换热面积0.11112以上的板式换热器，在活动压紧板和中间隔板上宜设滚动
机构。
7．换热器的性能评价——温度效率￡
(1)板式换热器的流动方式(见图1-29) 按流动方式分类，可分为顺流、逆流和错流三种
方式。顺流型表示高温流体和低温流体朝一个方向平行流动，当二流体流动方向相反时则为逆
流。错流型是二流体在变叉流动过程中进行换热，图1-30表示了错流的三种形式。
(2)温度效率e-板式换热器的性能评价指标
E：‘H -‘址 (1-12)
lM -l cl
e指的是高温侧流体从tM降低至th2的状态与从fM降低至t。，的理想状态的比。若已知温度效
率e，则能根据下式求出高温侧流体的出口温度t控。
￡硷= thl -￡（f hj-￡。j） （1-13)
同时计算出换热量叮：
9= Ch(thl -‘拉)=ch￡（fhl-￡。1） (1-14)
密封垫片是板式换热器的一个关键的部件。板式换热器的工作温度实质上就是垫片能承受
