从图1-32可知，当板型确定后，板间流速小，压力降AP变小，则NTU也随之变小。
从图】-33可知，当波纹形状不同时，大倾角板片（H板）和小倾角板片（L板）的△P-NTU
特性曲线不同，但变化规律与图1-32相似。
(2) N'I'UF/-表示工艺条件的传热单元数，定义式如下：
NTUE=爱
式中△f——工艺要求的温度变化(K);
At。-对数平均温差(K)。
NTz表示的是工艺要求流体温度的变化与对数平均温差的比值，即用l℃厶。的变化引起几
度工艺流体温度变化的值，故有时也将传热单元数称为温度比。当△。大时，NTUE则小；当
如。小时，则要求NTUE大。

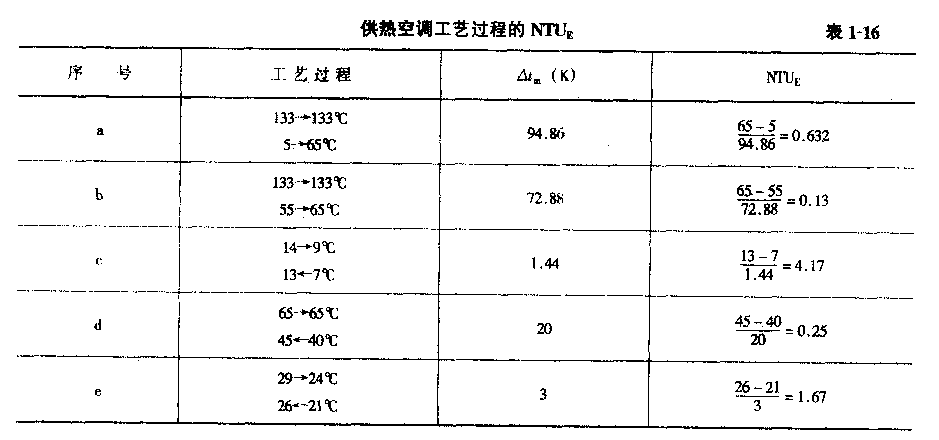

1)不同工艺过程的NTUE，见表1-16。
从表1-16可知，区域供冷换热过程的NTUE大，蒸汽加热换热过程的NTUE小。

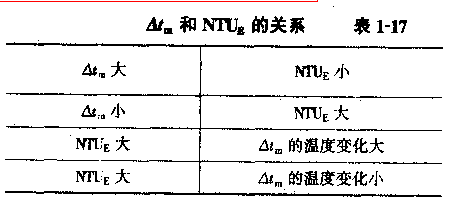

2) /\tm和NTUE的关系，见表1-17。
(3)板式换热器的设计过程——在已知温
差比、NTUE的条件下，合理地确定其型号、流
程和传热面积，使NTUp= NTUF。
1)当NTUF大时，如区域供冷换热的
NTUF为4~8时，若采用NTrjP小的板型，则
NTUE=n'NTUp。n为流程数，不仅增加了换热
面积，还增加了压力降和水泵耗电功率。最佳酌
方案是选择Nrrup为4—8的板型。从表1-15可知，国力换热的浅密波纹板的NTU为5~8，是一
种非常适合区域供冷的板型。
2)当换热器两侧的NTU。不同时，一般按N，IU较大值选择板式换热器的规格。
