、钎焊式板式换热器、全焊式板式换热器
1．基本概念
(l)分类：根据焊接方式和钎料的种类分为半焊板式换热器、全焊板式换热器、铜钎焊板
式换热器和镍钎焊板式换热器。

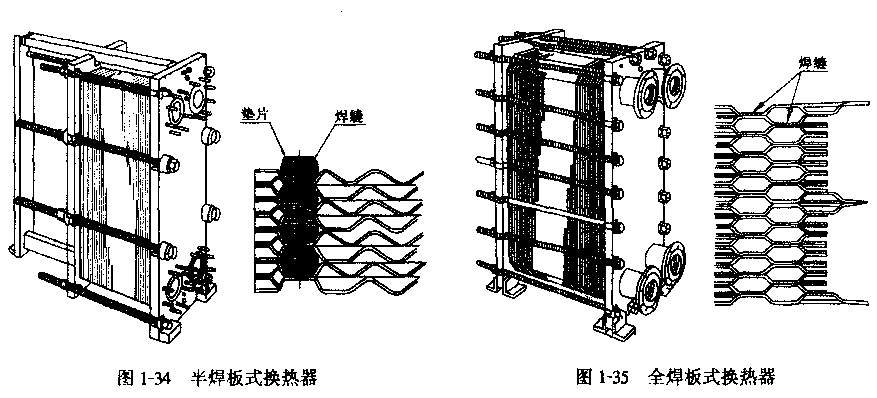

1)半焊板式换热器(图1-34) 采用专门的焊接工艺（激光焊、等离子弧焊、氩气保护电
弧焊）将每两张板片沿外密封槽焊在一起形成板片对，再将板片对用垫片组装起来的板式换
热器。
2)全焊板式换热器（图1-35） 采用专门的焊接工艺将一定数量的板片沿密封槽焊成一个
板片包后，再将几个板片包组焊并装配成一体的板式换热器。
3)铜钎焊板式换热器(图1-36) 不锈钢板片和纯度高于99%的铜箔钎料在真空钎焊炉的
高温作用下形成一体的板式换热器，亦包括为防止氨等制冷剂腐蚀而镀有防护层的铜钎焊板式
换热器。
4)镍钎焊板式换热器不锈钢板片和镍箔钎料在钎焊炉的高温作用下形成一体的板式换热
器。
(2)设计压力不高于4.OMPa，设计温度为- 200。400aC（最低蒸发温度- 70C，对于奥氏体不锈钢
钎焊式板式换热器，最低设计温度应高于- 196℃）。
(3)用途：冷凝器、蒸发器、预冷器、过冷器、油冷却器等。
(4)传热板的类型与可拆式板式换热器相同，传热方程式与可拆式板式换热器榴同，但钎
焊式板式换热器板片较薄，故传热系数也较大。
2．钎焊板式换热器型号的表示方法(图1-37)
[示例]设计压力为3 .OMPa，单片换热面积为0.05rr12，板片数为58片的铜钎焊板式换热器
的型号为：B3 - 50 - 58 - 3.0。
3．钎焊板式换热器板片和垫片的材料
(1)板式换热器适应的制冷剂编号和相应温度的饱和蒸汽压力，见表1-18。’
(2)板式换热器主要零部件的材料，见表1-19。
(3)密封垫片的材料和性能，见表1-20
