1．板式换热器可能产生的腐蚀失效类型
(l)点蚀：由“闭塞电池腐蚀”(Occluded Cell Corrosion)作用引起的一种局部腐蚀——使局
部金属表面的钝化膜破坏，形成尺寸小于Imm的穿孔或蚀坑。例如，在不锈钢板片表面生锈或
积垢（碳化物、二氧化硅垢层）处，因导热不良、介质的pH值减小产生的腐蚀；
(2)缝隙腐蚀：由“闭塞电池腐蚀”作用引起的一种呈斑点状或溃疡形的局部腐蚀。同点
蚀的主要区别是腐蚀产生在金属零件的缝隙处，由于滞留介质的电化学不均匀性而导致的。例
如，密封垫片槽底或板片封闭流道的角孔垫片外侧处产生的腐蚀；
(3)应力腐蚀开裂：在静态拉伸应力与电化学介质共同作用下，由阴极溶解过程引起的金
属局部腐蚀裂纹或断裂。例如，板片压制成型时将产生残余内应力，若与介质中的卤素离子
（如Cl-、F一等离子）或HzS接触可能引起应力腐蚀开裂；
(4)晶间腐蚀：起源于金属表面并沿晶粒边界深入到内部的腐蚀，可导致晶粒间的结合力
丧失，使材料的强度大大降低。例如，不锈钢在过敏温度范围(400。600C)内产生的腐蚀；
(5)均匀腐蚀：接触介质的金属表面全部或大部分被腐蚀。例如，板片选材不当，或使用
期过长，超过了免许使用寿命；
(6)其他腐蚀失效：主要有露点腐蚀、磨蚀、微生物腐蚀等。例如，含有酸性物质的热蒸
汽与冷的板片接触，可引起露点腐蚀；板片的介质入口角孔处和导流区的流速过高，或流体中
含有砂粒类颗粒物时，可导致磨蚀；海水中的藻类、细藏、原生物等，可导致板片的微生物腐
蚀。
以上几种腐蚀失效中，CrNi奥氏体不锈钢的应力腐蚀开裂约占50%，点蚀和缝隙腐蚀共约
占20%，所以最危险、最常见。
2．板片材料中合金元素对耐腐蚀性能的影响
合金元素C具有明显减小耐腐蚀抗力的作用，其含量不宜大于0.08%; Cr明显有利予增加
耐腐蚀抗力；适量的Mo可增加耐腐蚀抗力；Ni（晶间腐蚀除外）、少量的Cu和微量的Nb、Ti、
N等均有利于提高耐腐蚀性能，并可以改善材料的力学性能或热稳定性；P和S是对耐腐蚀抗力

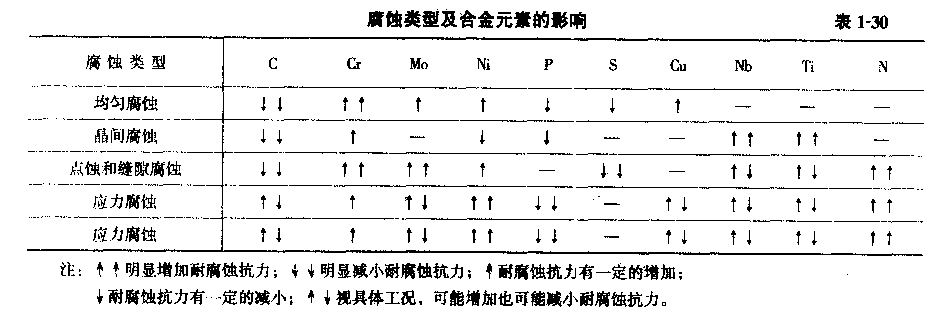

最有害的的元素，其含量应限制在0.045%以下。有关各种合金元素的影响详见表1-30。
3．常见介质的腐蚀性和合理选材的基本原则
通常，氯化物对于不锈钢，氟化物对于钛，均容易产生应力腐蚀；含氮介质（如氨和胺）
对铜有腐蚀性。在静止的腐蚀性介质中，局部腐蚀的危险性更大。介质的腐蚀性除取决于其成
分外，主要同它的浓度或温度（成正比）、pH僮（成反比）、含氧量（成正比），以及流速（成正
比）等有关。
(l)奥氏体不锈钢表面经钝化处理[在浓度300~ 500g/L的硝酸和浓度20。30g/L的重铬酸
