钎焊板式换热器密封垫片用材料
密封垫片是主要零件中最薄弱的环节，其质量好坏对产品的耐温与耐压性能、平均使用寿
命、可靠性以及适用范围等均有明显影响。板式换热器最广泛采用的是橡胶垫片，选用时，不
仅要求适当的物理性能，尚应考虑其与换热流体的相容性（即耐蚀性、溶胀性）、使用温度与使
用压力的波动大小等因素。橡胶是一种高分子聚合物，由生胶、硫化剂、填充剂、防老化剂、
加工助剂和稀释剂等组成。
1．物理性能
橡胶垫片的物理性能主要取决予配方一混炼和硫化工艺（包括硫化的压力、温度、时间
等）。通常，硫化一模压的压力应不小于9. 8MP8，温度为160~ 185℃，时间为3．15min，视胶种
而异；为了提高生产能力，硫化一模压后的橡胶垫片尚应静置于烘箱内，在均匀的温度下，保
温一定的时间，最终完成硫化过程。物理性能将随使用时间和温度的增高而恶化。一般，在推
荐的橡胶垫片最高使用温度下，连续使用的平均寿命约为两年。超过最高温度100C，平均寿命
约缩短一半。但是，短时间超温，影响不大。室温下物理性能良好的垫片，在高温、连续使用
的情况下，霹能会变得很差。为此，保证垫片高温下的物理性能非常重要。
压缩永久变形率是衡量垫片材料弹性恢复能力和确定使用温度极限的重要依据。在允许的
使用温度下，其值越小，弹性恢复性能越好，对垫片的密封性能和平均寿命越有利。压缩永久
变形率将随温度和时间的增加而增大(表1-34)，而且与橡胶的分子量、硫化剂、补强剂和其他
助剂等有关。在生胶一定的前提下，主要取决于硫化剂的类型与最佳量的配方。采用酚类化合
物硫化剂，压缩永久变形率最小；胺类化合物硫化剂最差。
2、 59合金化学成分与C-2000比较，除了Ni含量稍高(59qo)，且低Fe，无Cu、W外，其
余基本上相同。这是目前镍基合金中耐蚀性、热稳定性、可冲压性和可焊性最好的一种材料，
自1990年商业化以来，已广泛用于硫酸、盐酸、氢氟酸以及含氯、含氧、低pH值的许多介质。
PRE为76，与C-2000相同。

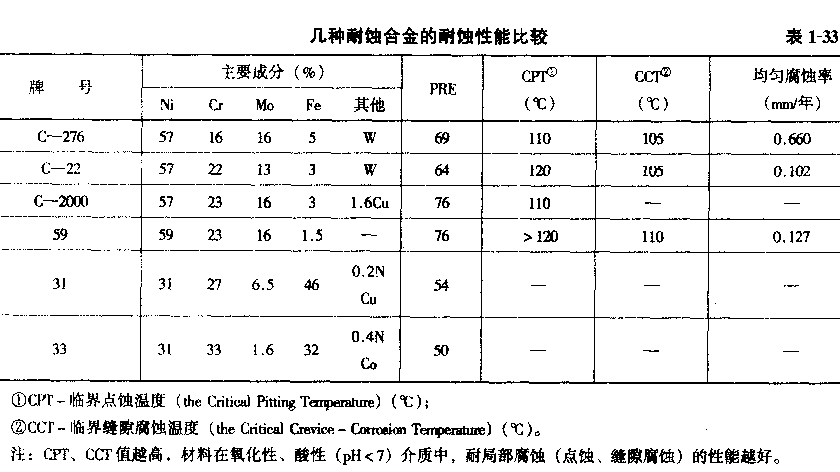

几种耐蚀合金在“绿色死液”（11.5% H2S04、1.2% HCI、1% FeCl3和1%CuC12混合液）中试
验的结果，见表1-33。其中，59合金的耐蚀性最好
