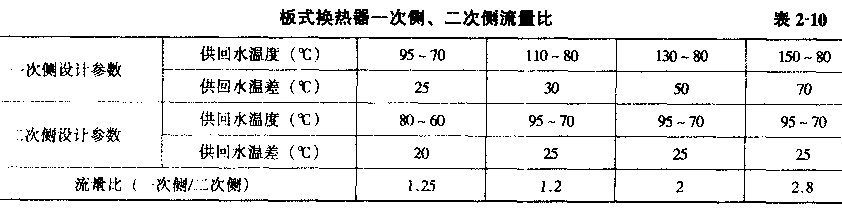

板式换热器一次侧、二次侧流量比
(c)板式换热器的板片形式，几何尺寸。
板片形式：对称型、非对称型、宽流道、浅密波纹等，
几何尺寸：单板换热器面积厂(1112)，板间流道面积．s(mz)，流道当量直径d。(m)。
2)设计计算步骤
（口）计算工艺过程的热（冷）负荷（加热量、冷却量、蒸发量、冷凝量或热回收量等）。
如供热区域的设计热负荷： Qh。gh。A式中 A-供热区域内建筑物的建筑面积(1112)；
qh-建筑物供热面积热指标（W/1112）（表2-7、表2-8、表2-9）。
(b)热流体和冷流体的体积流量y，、V2和质量流量G．、G2。
Q= VIPI CI(thi -‰)=V2 P2 C2(tco -t.i)
如集中供热热水热力网供、回水温度：以热电厂或大型区域锅炉房为热源时，设计供水温
度可取110 - 150c，回水温度不应高于70aC，热电厂采用一级加热时，供水温度取较小值，采
用二级加热（包括串联尖峰锅炉）时，取较大值；以小型区域锅炉房为热源时，设计供回水温
度可采用户内采暖系统的设计温度。对于有生活热水热负荷的热水供热系统，在按采暖热负荷
进行集中调节时，应保证：闭式供热系统任何时候供水温度不得诋于70℃，开式供热系统任何
时候供水温度不得低于60℃。当生活热水温度可以低于60℃时，上述规定的供水温度可相应降
低。区域供冷：一次水温度为7。12C，二次水温度为9- 14℃。
为Nr便于调节、维修和管理，一般一个换热站所选板式换热器的台数可为2-3台，大型热
力站选3台，小型热力站选2台，一般不得超过4台。如选3台时，Q’= 0.4Q，如选2台时，
Q 7 =0.6Q，即总备用系数为20%。
(c)选择板式换热器的种类 根据工艺要求选择板式换热器的种类，如热泵采用钎焊板式
换热器，空气预热器、省能器（省煤器）采用板壳式换热器或全焊式换热器，采暖、空调一般
采用町拆式板式换热器。
（扪选择板片形式根据NR3或At。和工艺过程中流体的状况选择板片形式，如At。小或
NTU大时，选择浅密波纹板，如黑液蒸发浓缩工艺则采用宽流道板片。在集中供热～次侧和二
次侧流量比为1.25 - 2.8时(表2-10)，则采用非对称流道板片。
(e)假设一种流体（热流体或冷流体）流道中的流速，但假设的流速不应过小，以免传热
系数过低，一般”= 0.4 - 0.6m/s。若工艺为换热器提供的资用压头较大，则流速取较大的值；
若为新建的系统，建议为换热器预留的资用压头稍大～些。
当…侧流体的流速秽，确定后，对单程板式换热器，可按下式求出另一侧流体的流速V：：
应尽量使秽；-u：，若相差过大时，建议对低流速（即流量较小）侧采用多流程。
(f)计算冷、热流体的雷诺数 ！
