钎焊板式换热器传热特性曲线
(IJ)计算选型结果
数蜒：1台
型号：BRS06-l．0-73-N-I
注：①计镎实际换热砥积大于估算换热面积，可不再复算，否则应反复核实。
②计算压力降小于0.05MPa，即小于给定压力降，可不再复算，否则反复计算直至小于给定压力降。
③板式换热器选獭计算较繁琐，换热器生产厂家均备有计算机程序，速度快，计算准确。设计和使用
单位只要提供热负荷及一、二次水温即可。
④各种板式换热器的努谢尔特数及欧拉数均不相同，应按实际选型丽定。
(2)方法二（线图法）
设计计算步骤同方法一。不同之处是通过

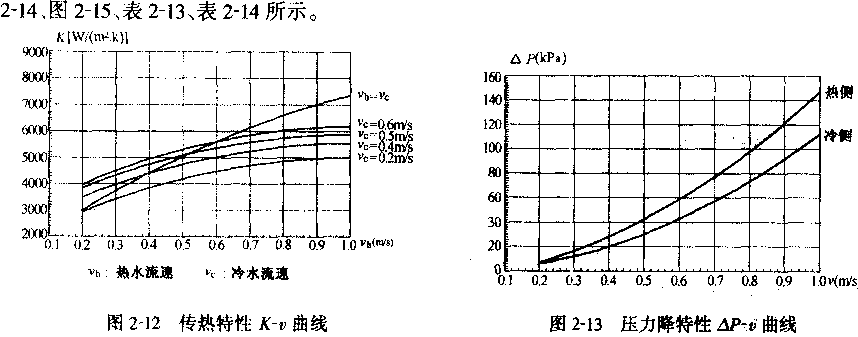

传热特性曲线、流阻特性曲线求出在假设流速
条件F的传热系数和压力降。
目前在供暖、空调、石油、化工、冶炼、食品
等换热系统中经常采用的可拆式板式换热器的
种类主要有对称型( BRS)、非对称型(FBR)、宽流
道型(KBR)、浅密波纹型(BRH)。按照国家标准

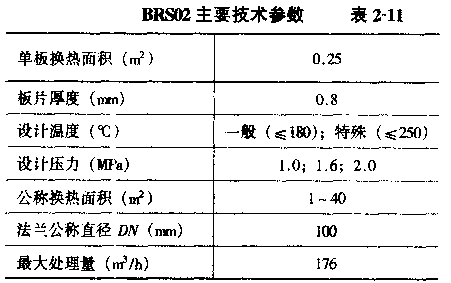

的规定在试验室测定出的传热特性曲线、流阻
特性曲线如表2-11、图2-12、图2-13、表2-12、图
