逆流钎焊板式换热器的温度效率

发布者：admin 时间：2018-04-16 浏览次数：

逆流钎焊板式换热器的温度效率

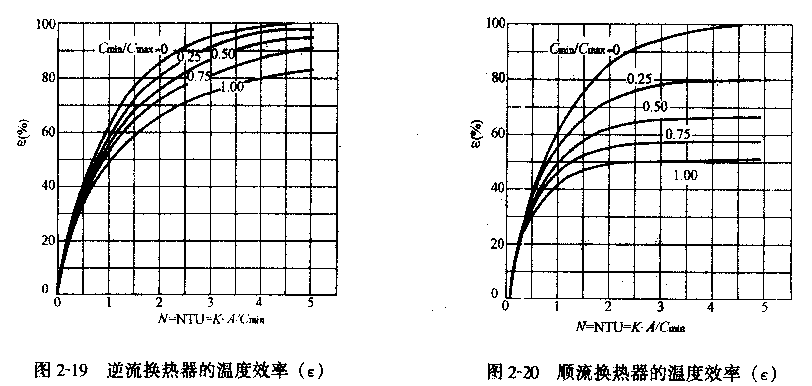

温度效率线图是表示温度效率(e)、传热单元数(NTU)、热容量比（R=Cmu /Cn）相互关

系的线图。根据该线图不仅能求出概算值，而且也能方便地进行校核计算。例如，当逆流换热

器NTU=1.5，R=C曲／C。=0.5时，温度效率(e)约为69%。本节列举了经常使用的3种类

型的线图。图2-19表示逆流换热器的温度效率(e)，图2-20表示顺流换热器的温度效率(￡)，

图2-21表示两流体为非混合流时，错流换热器的温度效率(￡)。
