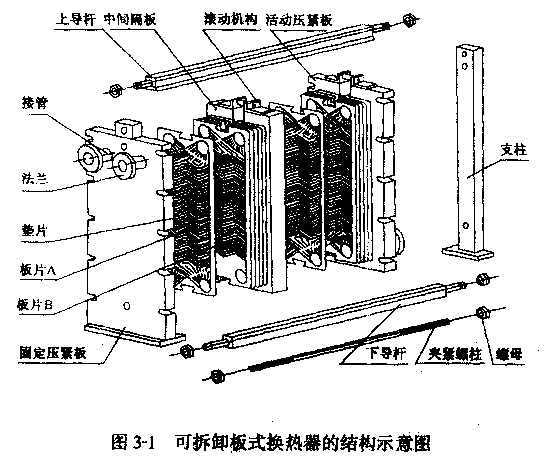

一、可拆卸钎焊板式换热器（图3-1）
板片、（上端设有滚动机构的）活动匝紧板或，和中随隔板均悬挂在上。下导杆之间，板片的
数量、顺序和方向按设计的要求；板片的周边和角孔处有密封槽，供放置（粘贴或嵌入）密封
垫片用；固定压紧板与支柱通过上、下导杆连成一体，称为“框架”；拧紧夹紧螺母和螺柱时，
活动压紧板与板片一起被推向固定压紧板，直至规定的夹紧尺寸为止。如果需要，可卸去夹紧
螺母和螺柱，推开活动压紧板，取下板片和密封垫片，进行清洗或更换。
板片为压制有波纹、密封槽和角孔的金属薄板，是重要的传热元件。波纹不仅可强化传热，
而且可以增加薄板的强度和刚性，从丽提高板式换热器的承压能力，并曲于促艇流体呈湍流状
态，故可减轻沉淀物或污垢的形成，起一定的，壹洁”作用。如图3-l掰承，将人字彤波纹尖端
不同指向的板片，即A板和B板(将A扳旋转1800)交糟缀配，相邻概片之间形成的空间，称
为“流道”（或“通道”）；冷、热流体分别流过奇敷或偶数流道进行换热。两种流体的流动方向
可为逆流（方向相反）或顺流（方向相同）。
密封垫片的作用是密封板片之间的周边，c防止流体内外泄潦，并按避计要求，密封一部分
角孔，使冷、热流体按各自的流道流动。
固定压紧板（有时包括活动压紧板或，和中阋隔板）的角部设有2个或4个接口（接管与法
兰或仅有开孔），并与板片上的相应角孔连通，供换热流体流动；单程板式换热器的接口全部位
二j二固定压紧板上，故便于拆卸和维修。
中间隔板是供三种以上流体换热时用的，可将同一框架上的板束分为两段或几段，每一段
分别供两种流体进行换热。具有供第三种流体进、出的接口，并同各段或外部管道连接。
5．按照紧凑度（单位体积内的换热面积，矗/1113），板式换热器均属于液体一液体或液体一气体两
相流体换热的紧凑式换热器，其紧凑度约为120。660rr12/lrl'3。一般，紧凑度为700~ 3000rT12/rr13的换
热器，称为紧凑式换热器，主要用于气一气或气一液介质的换热；常规的管壳式换热器，紧凑度小于
1001112/1113。
