二、焊接板式换热器
焊接板式换热器的板片形式、焊接方法以及与板束组配
的外壳结构形形色色，但却有一个共同的特点——组成板束
的板片全部或部分焊接成一体，不可拆卸。冷、热流体分别
流过各自的板程／或板程与壳程。板片可为矩形、切角矩形和
圆形；板束或夹紧在两块压紧板之间，或直接与两块端板焊
成一体，或置于矩形箱体、圆筒形壳体内。具体的结构详见
本章第三节。
三、流程组合
冷、热流体的程数、流道数和相对流动方向的配置，称
为“流程组合”。同一流体流人（出）流道的方向每改变一
次，即为一程；每一程可包括一个或若干个并联的流道。每
一台板式换热器可按单程或多程、顺流或逆流组合（一般为
逆流）。图3-3为几种流程组合的示意图。

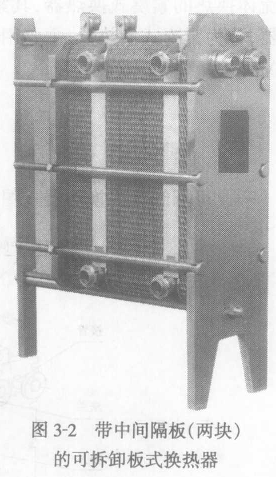

加一种流体，一般需增加一块中间隔板；两种流体时，无需中间隔板。图3-2为有两块中间隔板的
食品工业用板式换热器。在多程板式换热器的分程处，需装设
具有加强盲孑L的板片或分程隔板(厚度2。lOmm)。
