二、钎焊板式换热器产品特性
I．可拆卸钎焊板式换热器
(I)对称（型）板式换热器
1)二扛要特性对称（型）板式换热器是一种传统的、最常用的板式换热器，采用常规的板
片结构，其主要特点是：拆卸、清洗和维修等十分方便，在一定的范围内，可适当增减换热面
积——增容、改造的灵活性较大；适用于各种较容易结垢或清洁的液一液／液一汽（冷凝液不多的
两相流）流体的换热；换热流体为对称型流体，即冷、热流体的质量流率比（或质量流率与比
定压热容乘积之比，或温差比）大致相等，或比值在0.7 - 1.5范围内，否则选型计算时，往往
存在这样两种不匹配的情况：①冷、热流道内的流速差别较大；低流速侧压力降过小，常需串
联，导致换热面积过大，即“压力降控制设计”；②满足两侧压力降要求时，换热面积太小，传

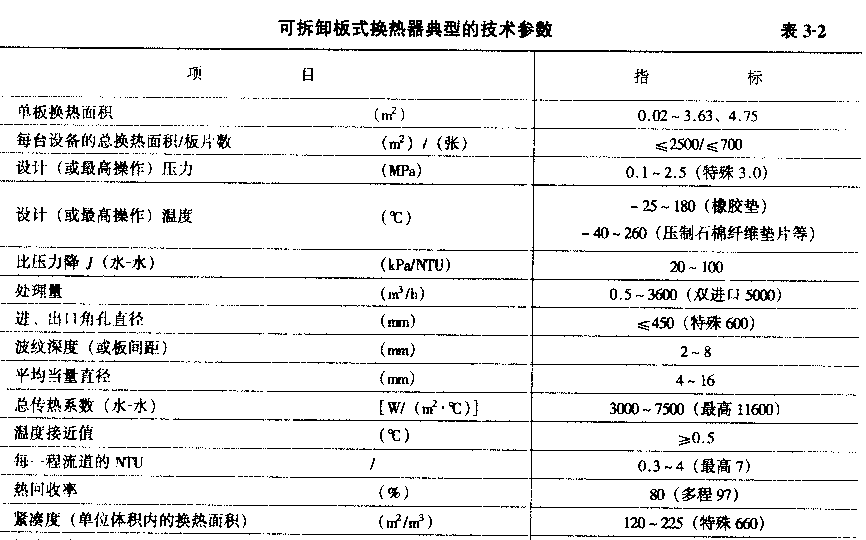

热量不够，即“热控制设计”。典型的技术参数，见表3-2。
2)板片形式板片正反两侧面的波纹几何形状和结构尺寸完全一样，只能组成单一特性cNTu
和AP）的流道，即冷、热流体流道的特性相同。目前，国内外制造的板片品种近百种，绝大部分用

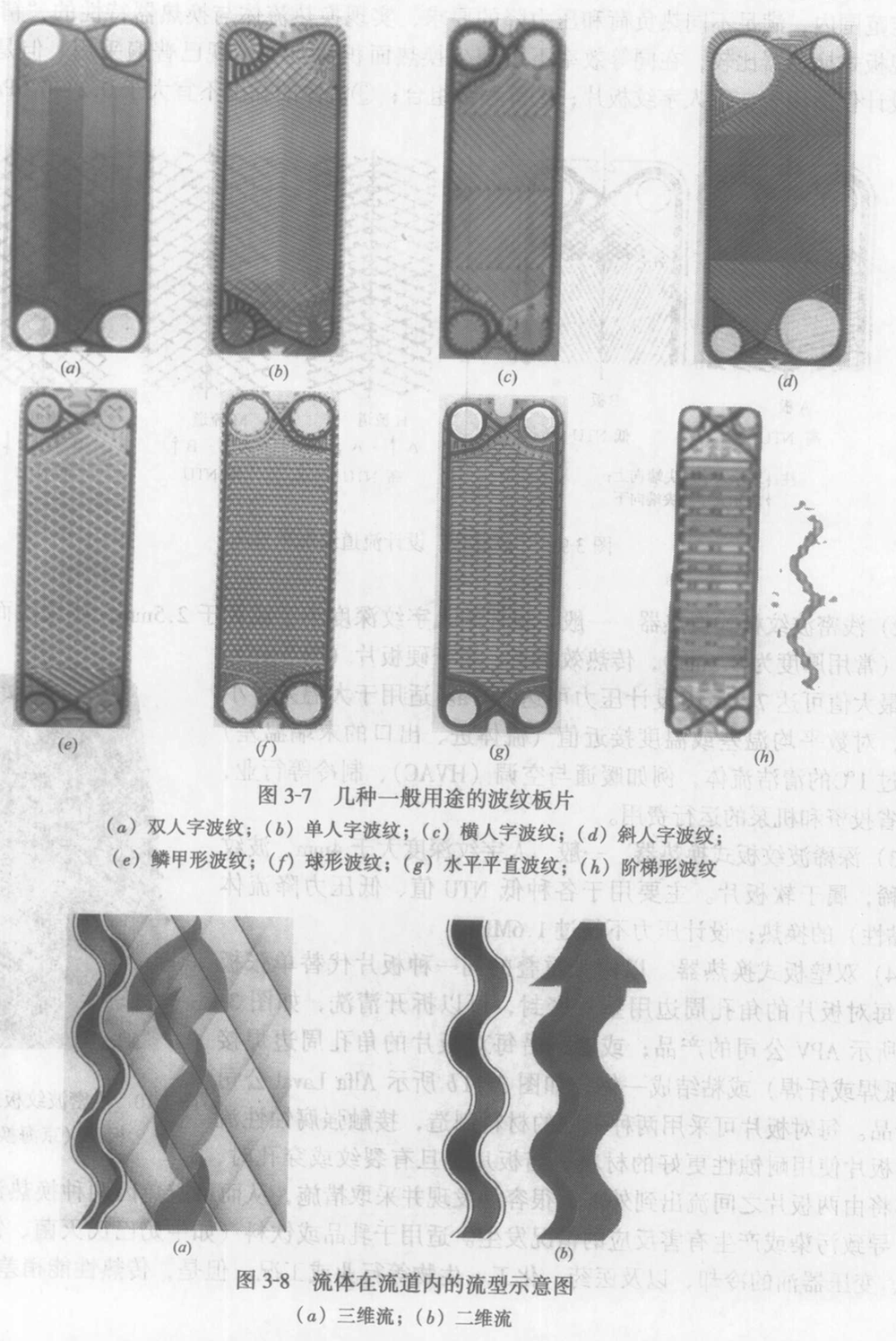

于可拆卸板式换热器。图3-7为几种一般用途的板片示例。由于人字形波纹板片（简称人字纹板
第三章板式换热器的结构和特性 97
片）组成的流道，交叉支撑点多，流体呈网状三维涡流（图3-8口），故具有承受压力高、传热性能好、
适用范围广等诸多优点，得到普遍采用。人字纹板片包括纵向和横向（人字纹尖端的指向分别平
行和垂直于板片纵轴方向）；单人字和双人字（单排和双排／或多排人字纹）等形式。其中，纵向人字
纹板片应用最广，K值高，但是压力降也比较大。常用的板片波纹断面形状有正弦形、三角形和梯
形。正弦形断面的比表面积大、传热性能好、压力降较小、受压时应力分布均匀，但制造较难。水
平平直波纹板片和阶梯形波纹板片组成的流道，恰好与人字纹板片的特性相反，流体呈带状二维
流（图3-8b），其最大优点是压力降较小。其他形式板片的特性基本上介于这两类之间。
(6)
图3-8流体在流道内的流型示意图
(a)三维流；(6)二维流
