钎焊板式换热器和非对称（型）板式换热器
1)主要特性实际工程中，冷、热流体的热特性（如热容
量或流率、比热容、温差等）和压力降要求往往并不相同，即
为“非对称换热流体”——质量流率比或温差比可达2以上。
如果采用对称（型）板式换热器，其冷、热两侧的传热性能无
法同时满足要求，或允许的压力降不能充分利用，从而将使换
热面积无谓增大，造成不必要的浪费。此时，最宜用非对称
（型）板式换热器。因为其冷、热流道的特性不同，可适应不同
的流体要求，其原理类似于“热混合”，故可分别与流体“精确
匹配”，实现整体最佳化，使换热面积减少15%。30%。而且，
往往可用单流程代替常规流道的双流程（或多流程），使迸、出
口接管全部位于固定压紧板一侧，更便于安装、拆卸和维修。
适用于集中供热、化工、石油等各种行业；当一侧流道为宽间
隙时，可起宽一窄间隙板式换热器的作用。
2)板片形式根据所构成的冷、热侧流道的特性，板片形
式大致可分为两类：①流道的波纹结构不一样，因而可使流体的流动状态不同(图3-14、图3一
15、图3-16)；②流道的波纹结构和横截面积均不同，横截面积之比可达2~3.5，故非对称性更
大(图3-17、图3-18、图3-19和图3-20)，典型的形式如下：

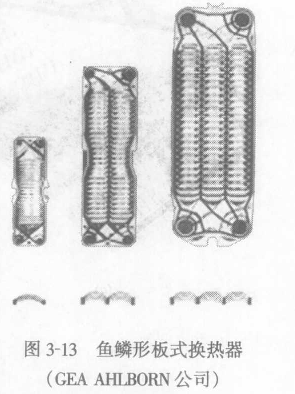

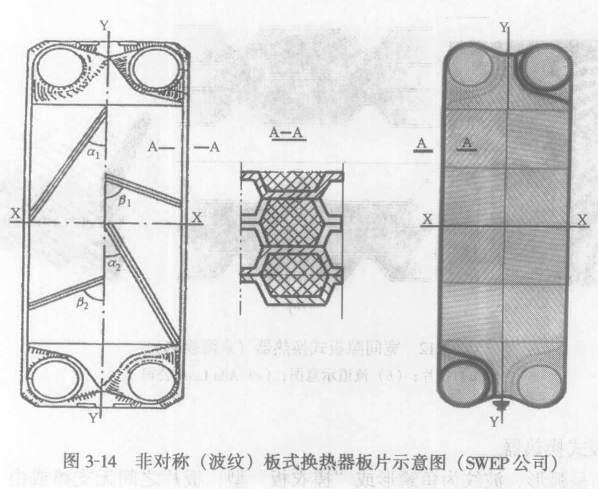

（口）非对称（波纹）板式换热器（图3-14和图3-15）：1985年由瑞典ReHeat AB公司推出
的专利产品，被誉为第二代板式换热器。板片的传热区沿对称轴线（X和Y轴）分为四个（或
更多）部分，每一部分内的人字纹与纵轴的夹角可不相同；垫片槽的结构也有别于常规板片，
其槽底位于二分之一波纹深度的平面上(图3-14)。板片可沿X、Y和Z轴三个方向旋转，形
成两种不同的流道，分别用于冷、热流体。如果采用具有高、低NTU值的两种板片，则可组
配成6种不同特性的流道，比一般的“热混合”型多三种流道，适应的流体范围显著扩大（图
3-15）。
