（波纹）板式换热器流道组合示意图

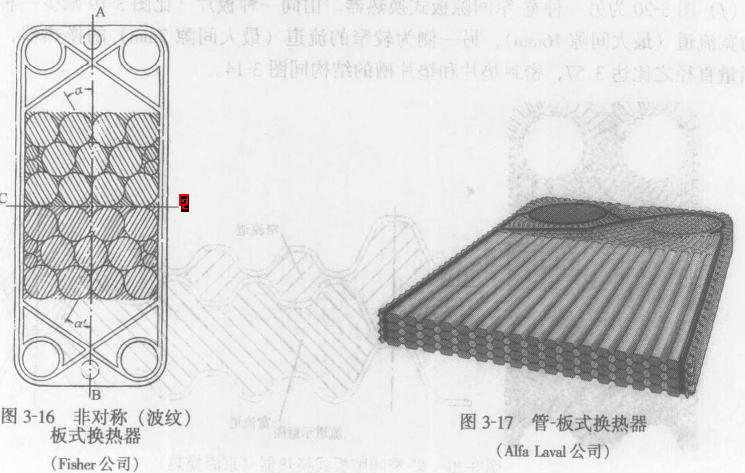

(b)图3-16为另一种非对称（波纹）板式换热器：板片传热区的波纹由固定人字纹和活动
人字纹（圆圈内）两部分组成；圆圈内的波纹可任意转动，与轴线A-B形成不同的夹角。因而，
可得到所需要的Nru值，且NTU值可以沿轴线A-B逐排改变，使其与流体“精确匹配”，并且
只需一套模具。这种板片尤其适用于黏度随温度变化而明显改变的流体，也可用于板式蒸发器。
(c)图3-17为管一板式换热器。同一种板片，一侧可组配成管状的“自由”流道，另一侧则
组成常规的板状流道，其横截面积或当量直径之比可达2以上，垫片槽的结构同图3-14。适用于
压力较低的冷凝、蒸发以及含纤维和颗粒物的流体。
