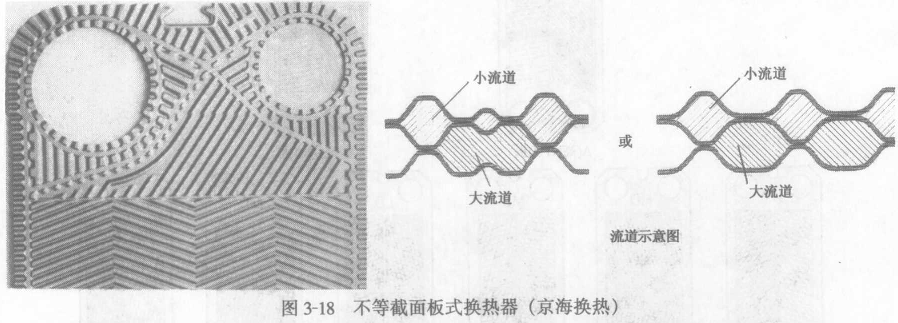

(d)图3-18为
宁波市江北国力板式热交换器厂生产的非对称板式换热器或称不等截
面板式换热器：由同一种板片组配成两侧横截面积或当量直径之比为2（或2以上）的流道，密
封垫片和垫片槽的结构同图3-14，冷、热流体的进、出口接管直径分别为DN150mm/DN200mm，
设计压力达2.5MPa。

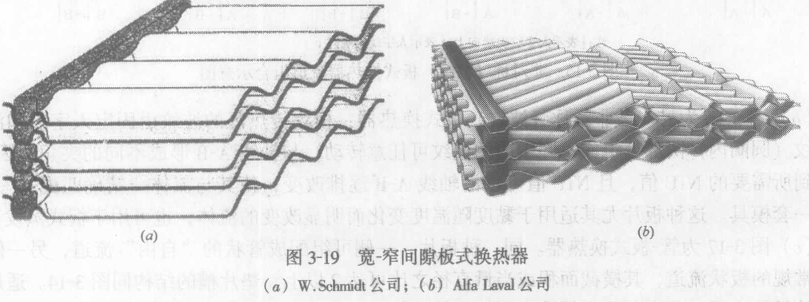

(e)图3-19为宽一窄间隙板式换热器或称不等间距板式换热器。宽、窄流道由两种波纹深度
不同的板片组配而成，密封垫片和垫片槽的结构与常规板式换热器相同。

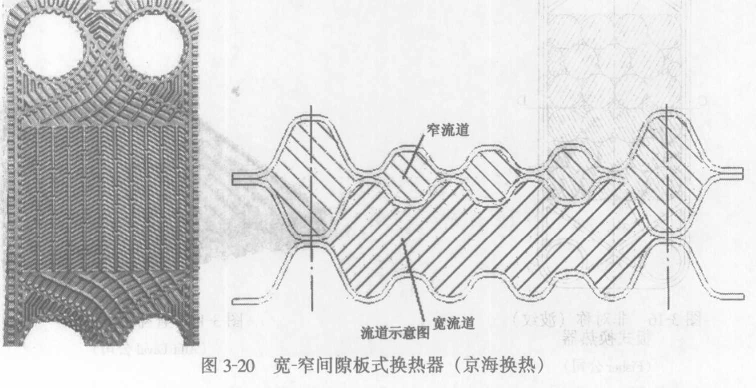

(f)图3-20为另一种宽一窄间隙板式换热器。由同一种板片（比图3-19减少一种）组配成一
侧为宽流道(最大间隙16mm)，另一侧为较窄的流道(最大间隙7mm)的换热器，其横截面积
或当量直径之比达3.57，密封垫片和垫片槽的结构同图3-14。
