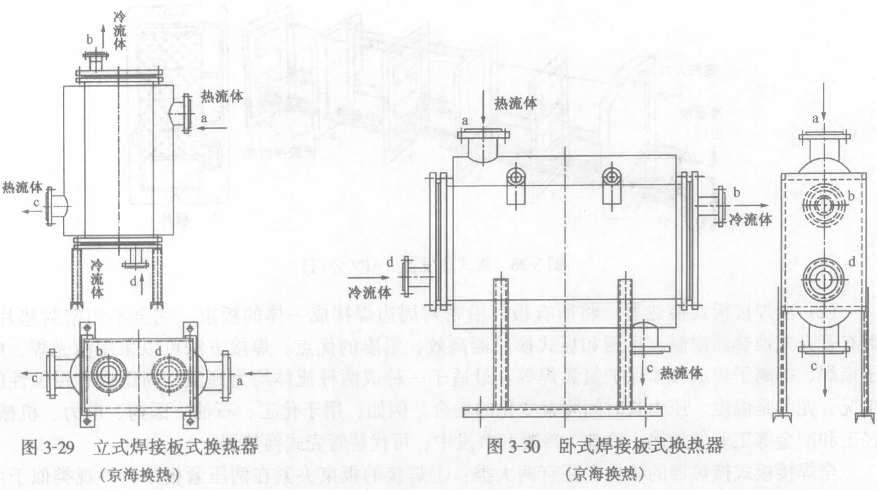

图3-29和图3-30为
宁波市江北国力板式热交换器厂生产的全焊接板式换热器，板片的
结构与一般板片不同：采用分段压制成的无孔矩形波纹板，每一段的尺寸和波纹相同，波纹可以是
窗格形（图3-3la）、波浪形(图3-32)或其他形式，波纹深度不小于5mm;段数的多少视板片设计长
度而定。一般，板片厚度为0.8mm，宽度为600mm、1000mm、1200mm，长度为1200mm或其整倍数。
板片一张叠一张、波峰对波峰（或波谷对波谷），按一定方式组成板管后，分别沿纵向和横向将每两
张板片的板边焊接在一起组成板束（图3-3lb），最后再焊接板束与连接板、箱体，构成板管流道和
板间流道（图3-31c）。设计压力小于或等于4.OMPa，温度小于或等于5000C；板束的长度或换热面
积可任意变更，流程的组合形式也多种多样，以满足各种工况的要求。
