钎焊板式换热器的结构主要有两大类将所有板片沿密封周边焊接成一体的板束，完全不用密封垫片；
兼有管壳式换热器耐温、耐压和板式换热器高效、紧凑的优点。焊接方法可以采用激光焊、电
子束焊、等离子焊或气体保护氩弧焊等。最适于一种或两种流体均为高温、高压或有侵蚀性的
工况，尤其是温度、压力长时间频繁变化的场合。例如，用于化工、石油、医药、电力、机械、
轻工和冶金等工业的加热、冷却、冷凝和蒸发中，可代替管壳式换热器。
钎焊板式换热器的结构主要有两大类：①焊接的板束夹紧在两压紧板中，外观类似于可
拆卸板式换热器；板片的结构同一般人字纹板片（如图3-27所示，采用激光焊）；②焊接的板束
置于矩形箱体内，箱体有可拆卸式(图3-28)、半可拆卸式（如图3-29所示，卧式）和不可拆卸
式（如图3-30所示，立式）几种。主要缺点：一旦板片失效或焊缝泄漏，板束的检查和维修很
困难，必须全部更换。但是，可拆卸式的检查、维修比较方便一些。
合于真空和低压下的蒸发或冷凝工况。加热蒸汽由上部角孔进入焊接流道，冷凝液由下部排出；
浓缩液由下部角孔进入垫片密封流道，呈薄膜状沿板壁向上流动，随蒸出汽体由矩形角孔流出。
对于蒸发量大的工况，可将蒸发器置于压力容器内，而且不用垫片密封，故出口压力降更小，
使用寿命更长，换热面积可达25(Xhr12(图3-25)。

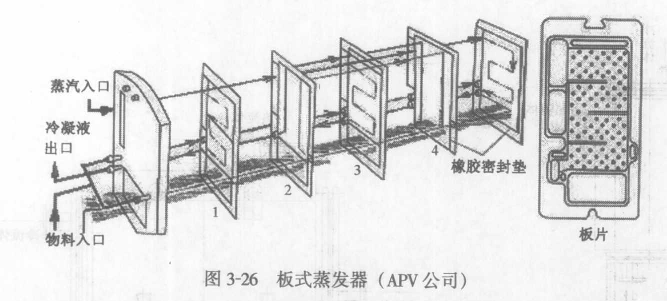

APV公司和兰州石油机械研究所板式换热器有限责任公司生产的板式蒸发器为常规的可拆
卸结构，四张板片为一组，可设置多组，以便连续蒸发(图3-26)。
