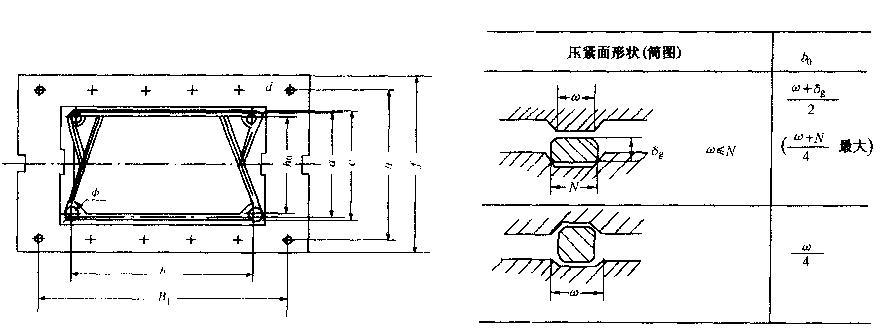

图3-57眶紧板形状简图 图3-58压缩面形状简图
C[-中间隔板自重作用点至支柱内侧的距离(mm)；
C2-活动压紧板自重作用点至支柱内侧的距离(mm)；
CI-压紧板开孔位于中心时的补强系数；
C2-压紧板开孔位于四角时，除考虑c．外，尚应考虑的缩减系数；
D-压紧板的接管孔直径(mm)；
d-夹紧螺柱的螺孔直径，一般取d= dN+4 (mm)；
d。——夹紧螺柱的公称直径(mm)；
(/l-夹紧螺柱的螺纹小径(或无螺纹部分的直径)，可按《普通螺纹基本尺寸(直径l～
600mm)》《;B196)选取(mm)；
E-设计温度下，上导杆材料的弹性模量(表3-10)；
Fi-中间隔板自重(N)；
F2-活动压紧板自重(N)；
f-压紧板宽度(mm)；
fo -．』二导杆受载所引起的跨度中点的挠度（咖．）；
f——一f二导杆自重所引起的跨度中点的挠度（咖）；
f2-板片及流体（水或换热流体，取密度大者）重力所引起的跨度中点的挠度（一）；
厶——中间隔板自重所引起的跨度中点的挠度（，啪）；
五——活动压紧板自重所引起的跨度中点的挠度（啪）；
H——压紧板横向夹紧螺柱螺孔中心线间距（r呦）；
月，——FF导杆内侧阔的距离（姗）；
h-波纹深庋( mm)；
^。——密封垫片（或压紧板、板片）横向角孔中心线间距(mm)；
